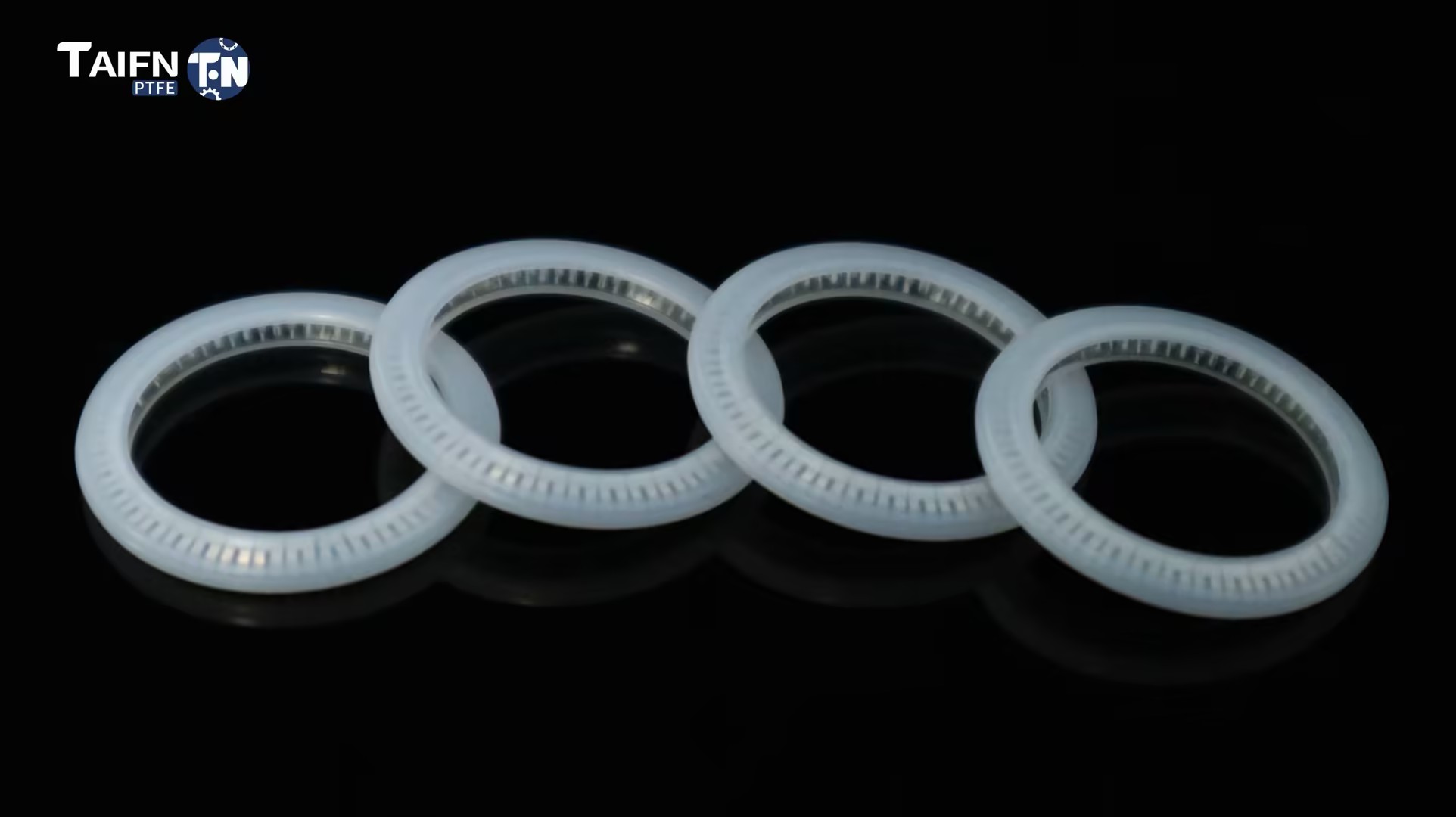

यू-टाइप स्प्रिंग एनर्जाइज्ड सील

यू-टाइप स्प्रिंग एनर्जीज्ड सीलमधील स्प्रिंग शून्य-दाब परिस्थितीत सीलिंग फोर्स प्रदान करते; प्रणालीचा दाब U-आकाराच्या पोकळीत प्रवेश करत असताना, ते सीलिंग ओठांना शाफ्टच्या विरूद्ध अधिक घट्टपणे सक्ती करते, दाब जितका जास्त तितका सील घट्ट होतो.

शिवाय, PTFE मटेरियल उत्कृष्ट सार्वत्रिक रासायनिक प्रतिकार आणि -180°C ते +200°C पर्यंत विस्तृत ऑपरेटिंग तापमान श्रेणी देते; हे 40 MPa (डायनॅमिक) / 60 MPa (स्थिर) आणि 15 m/s पर्यंत रेषीय गतीपर्यंतच्या दाबांना समर्थन देते, ज्यामुळे ते ऑपरेटिंग परिस्थितीच्या विस्तृत श्रेणीसाठी योग्य बनते.

यू-टाइप स्प्रिंग एनर्जाइज्ड सील म्हणजे काय?

U-प्रकार स्प्रिंग एनर्जाइज्ड सील हे PTFE U-आकाराचे जाकीट असून आतमध्ये मेटल स्प्रिंग असते. हे रॉड (अंतर्गत सीलिंग) किंवा पिस्टन (बाह्य सीलिंग) अनुप्रयोगांसाठी डिझाइन केलेले एक दिशात्मक सीलिंग घटक आहे.

ते कसे कार्य करते:

शून्य दाब: स्प्रिंग प्रारंभिक सीलिंग शक्ती प्रदान करते, सिस्टमवर दबाव नसतानाही सील करते

दबावाखाली: प्रणालीचा दाब यू-कॅव्हिटीमध्ये प्रवेश करतो आणि सीलिंग ओठांना वीण पृष्ठभागावर जोरात ढकलतो, दाब = घट्ट सील

स्व-उत्साही: वसंत ऋतु परिधान, हार्डवेअर सहनशीलता आणि थर्मल सायकलिंगसाठी भरपाई देते, कालांतराने सील फोर्स राखते

U-Type vs V-Type: तुम्हाला कोणते हवे आहे?

U-Type का निवडा?

तुलना आणि निवड मार्गदर्शक

यू-टाइप विरुद्ध ओ-रिंग विरुद्ध व्ही-टाइप

द्रुत निवड मार्गदर्शक

प्राथमिक अर्ज

वास्तविक-जागतिक अनुप्रयोग

केस स्टडी 1: केमिकल पंप - 3x जास्त आयुष्य

आव्हान: एक रासायनिक प्लांट पिस्टन पंपांवर रबरी ओ-रिंग्ज बदलत होता ज्यामध्ये दर 2-3 महिन्यांनी सॉल्व्हेंट्स हाताळल्या जात होत्या, सूज आणि कडक झाल्यामुळे उत्पादनात व्यत्यय येत होता.

उपाय: कार्बनने भरलेले PTFE जॅकेट आणि 316 स्टेनलेस स्टील स्प्रिंगसह U-प्रकार स्प्रिंग-एनर्जाइज्ड सील स्थापित केले. मानक AS568A ग्रूव्ह डिझाइन राखले.

परिणाम: सील 9 महिन्यांपेक्षा जास्त काळ टिकला, रबरपेक्षा 3 पट जास्त. शून्य गळती. देखभाल मध्यांतर आठवड्यांपासून हंगामापर्यंत वाढवले ​​जाते.

केस स्टडी 2: फार्मास्युटिकल फिलर — FDA अनुपालन

आव्हान: फार्मास्युटिकल फिलिंग मशीनला निर्जंतुकीकरण उत्पादन हाताळणाऱ्या रोटरी व्हॉल्व्हसाठी सील आवश्यक आहे. रबर ओ-रिंग्स FDA एक्स्ट्रॅक्टेबल चाचणी पास करू शकले नाहीत.

उपाय: व्हर्जिन PTFE जॅकेट आणि 316 स्टेनलेस स्टील स्प्रिंगसह U-प्रकार स्प्रिंग सील पुरवले. FDA-अनुरूप साहित्य. संपूर्ण कागदपत्रे प्रदान केली.

परिणाम: FDA एक्सट्रॅक्टेबल चाचणी उत्तीर्ण. सील वारंवार CIP/SIP नसबंदी चक्रात टिकून राहिली. 18 महिन्यांत कोणतीही बदली नाही.

टीप: वास्तविक केसचे निकाल अर्जाच्या अटींनुसार बदलतात. अनुप्रयोग-विशिष्ट शिफारशींसाठी आमच्याशी संपर्क साधा.

तांत्रिक तपशील

उत्पादन गुणधर्म

जाकीट साहित्य पर्याय

स्प्रिंग मटेरियल पर्याय

स्प्रिंग प्रकार पर्याय

Taifno गुणवत्ता हमी

100% व्हर्जिन PTFE रेजिन — कोणतेही रीग्रिंड नाही, पुनर्वापर केलेली सामग्री नाही. सातत्यपूर्ण गुणवत्ता, बॅच नंतर बॅच.

अचूक CNC मशिन — कोणतेही साचा खर्च नाही. सानुकूल आकार 5 मिमी ते 3300 मिमी व्यासापर्यंत.

पूर्ण ट्रेसिबिलिटी — कच्च्या मालापासून तयार सीलपर्यंत शोधण्यायोग्य प्रत्येक बॅच. विनंतीनुसार साहित्य प्रमाणपत्रे.

ISO 9001 प्रमाणित — ISO गुणवत्ता व्यवस्थापन प्रणाली अंतर्गत प्रमाणित उत्पादन प्रक्रिया.

FDA-अनुरूप ग्रेड उपलब्ध — व्हर्जिन PTFE FDA 21 CFR 177.1550 आणि BfR आवश्यकता पूर्ण करते.

स्प्रिंग मिश्रधातू उपलब्ध — 301/316 SS मानक; अत्यंत परिस्थितीसाठी Elgiloy, Hastelloy, Inconel.

स्टँडर्ड ग्रूव्ह कंपॅटिबिलिटी — AS568A, DIN 3771 स्टँडर्ड ओ-रिंग ग्रूव्हमध्ये बसते.

वारंवार विचारले जाणारे प्रश्न

प्रश्न: यू-टाइप स्प्रिंग एनर्जाइज्ड सील म्हणजे काय आणि मी ते कधी वापरावे?

A: आत धातूचे स्प्रिंग असलेले PTFE U-आकाराचे जाकीट. हलत्या शाफ्टवर शून्य दाब ते उच्च दाब (60 MPa पर्यंत) सील.

ओ-रिंग्ज किंवा रबर लिप सील अयशस्वी झाल्यावर, पिस्टन रॉड्स, व्हॉल्व्ह स्टेम आणि आक्रमक रसायने, अति तापमान किंवा उच्च दाब हाताळणाऱ्या डायनॅमिक ऍप्लिकेशन्सवर त्याचा वापर करा.

यू-टाइप विरुद्ध व्ही-टाइप: पिस्टन रॉड्स आणि व्हॉल्व्ह स्टेमसाठी यू-टाइप रेडियल सीलिंग आहे. व्ही-टाइप म्हणजे अक्षीय सीलिंग, फ्लँज आणि कव्हर्ससाठी.

जर तुम्ही फिरत्या रॉडला सील करत असाल तर: U-प्रकार निवडा.

फ्लँज किंवा कव्हर सील करत असल्यास: V-प्रकार निवडा.

प्रश्न: यू-टाइप स्प्रिंग सील कॉस किती आहे?

A: किंमत व्यास, जाकीट सामग्री, स्प्रिंग मिश्र धातु, स्प्रिंग प्रकार आणि प्रमाण यावर अवलंबून असते. मानक आकार अंदाजे X−X−Y पासून सुरू होतात. प्रति रेखाचित्र उद्धृत सानुकूल आकार.

स्प्रिंग मिश्रधातूचा परिणाम खर्च: ३०१/३१६ एसएस (मानक, सर्वात कमी किंमत) → एल्गिलॉय/हॅस्टेलॉय (अत्यंत गंज/उच्च तापमान, उच्च किंमत).

स्प्रिंग प्रकार खर्चावर परिणाम करतो: हेलिकल (उच्च भार) वि कँटिलीव्हर (डायनॅमिक स्क्रॅपिंग) विरुद्ध व्ही-स्प्रिंग (कमी घर्षण).

प्रश्न: मर्यादा आणि सर्वात सामान्य स्थापना चुका काय आहेत?

अ: तापमान: -180°C ते +200°C (ग्रेड अवलंबून).

दाब: 40 MPa (डायनॅमिक) / 60 MPa (स्थिर) पर्यंत.

गती: 15 m/s पर्यंत (परस्पर), 1-3 m/s पर्यंत (रोटरी).

रासायनिक मर्यादा:

PTFE जॅकेट: वितळलेल्या अल्कली धातू किंवा मूलद्रव्य फ्लोरिनसाठी नाही.

ग्लास भरलेले: HF किंवा मजबूत अल्कली साठी नाही.

कार्बनने भरलेले: मजबूत ऑक्सिडायझर्ससाठी नाही.

तीन सामान्य चुका:

(1) स्थापनेदरम्यान ओठ खराब करणे: स्थापनेपूर्वी तपासणी करा.

(२) जास्त घट्ट करणे किंवा चुकीचे खोबणी डिझाइन: U-प्रकारचे सील मानक AS568A O-रिंग ग्रूव्हमध्ये बसतात. चुकीचे परिमाण सील खराब करतात.

(3) बॅकवर्ड स्थापित करणे: U-प्रकारचे सील दिशात्मक असतात. यू-ओपनिंगला दाबाच्या बाजूचा सामना करणे आवश्यक आहे (जेथे दबाव "यू" मध्ये प्रवेश करतो).
