सानुकूल मशीन केलेले पीटीएफई भाग

20 वर्षांहून अधिक उद्योग अनुभवासह, Taifno कडे R&D, कस्टमायझेशन आणि उत्पादनात सर्वसमावेशक क्षमता आहेत, जे सानुकूल मशीन केलेले PTFE भागांची विस्तृत श्रेणी देतात. आम्ही तुमच्या अचूक वैशिष्ट्यांची पूर्तता करण्यासाठी, कोणताही आकार, आकार किंवा ग्रेड सामावून घेण्यासाठी अचूक मशीनिंग किंवा कॉम्प्रेशन मोल्डिंग वापरतो आणि प्रोटोटाइप डेव्हलपमेंटपासून मोठ्या प्रमाणावर उत्पादनापर्यंत सर्वकाही हाताळतो.

चौकशी पाठवा

उत्पादन वर्णन

Taifno सानुकूल मशीन केलेले PTFE भाग देणारी एक विशेष उत्पादक आहे. आमची तज्ञ टीम तुमच्या CAD रेखाचित्रे, PDF फाइल्स किंवा अगदी हाताने काढलेल्या स्केचेसवर आधारित घटक तयार करते. आम्ही व्हर्जिन PTFE आणि विविध भरलेल्या ग्रेड्ससह (जसे की ग्लास फायबर, कार्बन फायबर, मॉलिब्डेनम डायसल्फाइड, कांस्य, पीईके, इ.) सामग्रीच्या विस्तृत श्रेणीसह कार्य करतो, प्रत्येक विशिष्ट कामगिरी आवश्यकता पूर्ण करण्यासाठी अभियंता.

आज कोटाची विनंती करा; आम्ही उपाय आणि किंमतींवर चर्चा करण्यासाठी आणि विनामूल्य नमुने प्रदान करण्यासाठी 24 तासांच्या आत प्रतिसाद देऊ.

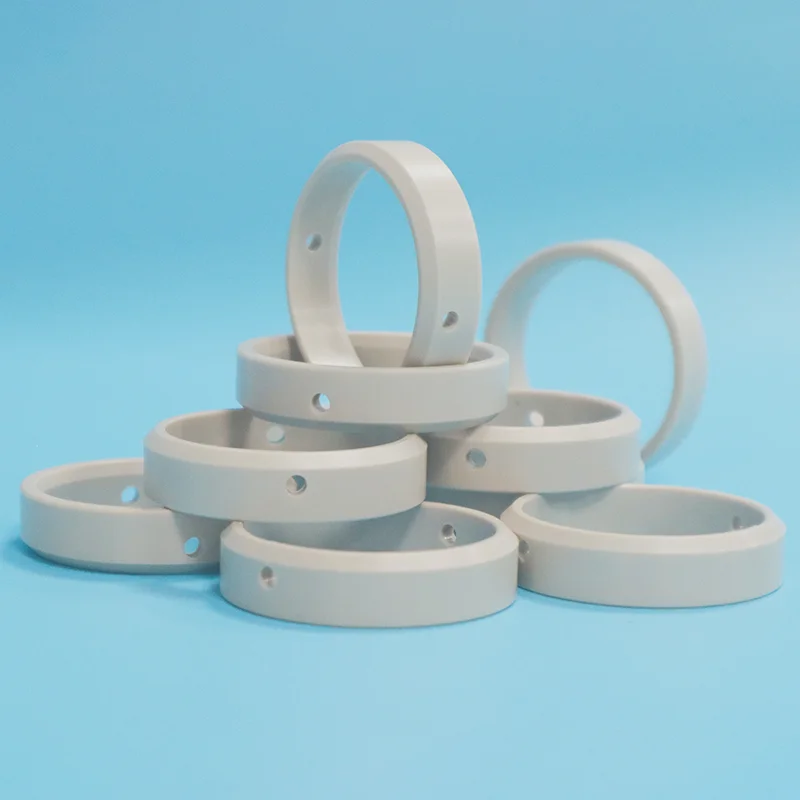

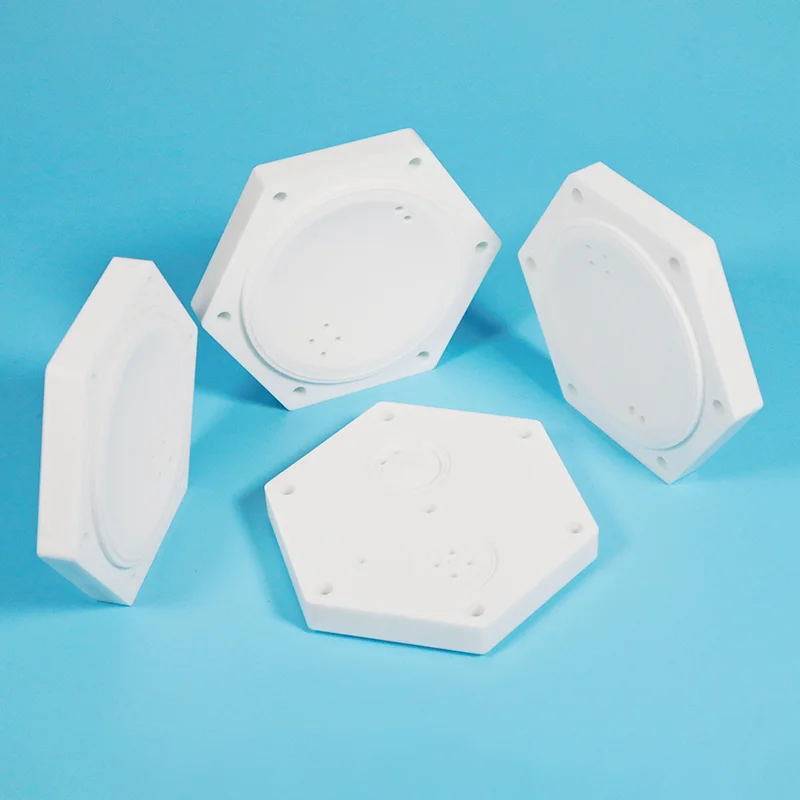

Custom Machined PTFE Parts

सानुकूल मशीन केलेले पीटीएफई भाग काय आहेत?

PTFE सानुकूल भाग हे अचूक-मशीन केलेले किंवा मोल्ड केलेले घटक आहेत जे PTFE राळपासून तुमच्या अचूक वैशिष्ट्यांनुसार तयार केले जातात, ऑफ-द-शेल्फ मानक नसतात. जेव्हा मानक आकार फिट होत नाहीत, तुमचा फ्लँज मानक नसतो किंवा तुमचा अनुप्रयोग विशिष्ट आकार, सहिष्णुता किंवा सामग्री ग्रेडची मागणी करतो तेव्हा तुम्हाला त्यांची आवश्यकता असते.

उदाहरणे: कस्टम गॅस्केट, व्हॉल्व्ह सीट, पिस्टन रिंग, बेअरिंग पॅड, बेलो, इन्सुलेटर, तुम्ही काढू शकता असा कोणताही आकार, आम्ही PTFE मधून बनवू शकतो.

मुख्य सामग्री वैशिष्ट्ये:

रासायनिक जडत्व: जवळजवळ सर्व रसायने, ऍसिडस्, अल्कली, सॉल्व्हेंट्स, हायड्रोकार्बन्सना प्रतिकार करते

तापमान श्रेणी: -180°C ते +200°C (अल्पकालीन +300°C पर्यंत) सतत सेवा

सर्वात कमी घर्षण: 0.04 इतका कमी गुणांक, कोणत्याही घन पदार्थापेक्षा सर्वात कमी

नॉन-स्टिक पृष्ठभाग: मीडिया चिकटविणे आणि तयार होणे, सुलभ साफसफाई प्रतिबंधित करते

इलेक्ट्रिकल इन्सुलेशन: उत्कृष्ट डायलेक्ट्रिक गुणधर्म

FDA अनुपालन: फूड-ग्रेड आणि बायोकॉम्पॅटिबल ग्रेडमध्ये उपलब्ध

उत्पादन प्रक्रिया

PTFE सानुकूल भाग दोन प्राथमिक प्रक्रियांद्वारे तयार केले जाऊ शकतात:

प्रक्रिया	साठी सर्वोत्तम	प्रमुख वैशिष्ट्ये
सीएनसी मशीनिंग	जटिल भूमिती, घट्ट सहनशीलता, प्रोटोटाइप, लहान-ते-मध्यम बॅचेस	±0.02mm, 5-अक्ष क्षमता, जटिल रूपरेषा प्राप्त करते
कॉम्प्रेशन मोल्डिंग	मोठ्या व्यासाचे भाग, उच्च-खंड उत्पादन, साधे आकार	3300 मिमी व्यासापर्यंतचे भाग, उच्च घनता, शून्यता नाही

सानुकूल पीटीएफई भाग का निवडा

समस्या: मानक भाग बसत नाहीत

समस्या	व्हय इट हॅपन्स	वास्तविक खर्च
ते जमत नाही	मानक आकार आपल्या उपकरणांशी क्वचितच जुळतात	गळती, अकाली अपयश, पुन्हा काम — सानुकूल भागाची 3-5x किंमत
चुकीची सामग्री ग्रेड	प्रत्येक गोष्टीसाठी एक ग्रेड — तुमच्या मीडियासाठी ऑप्टिमाइझ केलेले नाही	लहान सेवा आयुष्य, वारंवार बदलणे — 3 वर्षांमध्ये 5-10x खर्च
खराब कामगिरी	जेनेरिक डिझाइन — तुमच्या अर्जासाठी इंजिनिअर केलेले नाही	उत्पादन डाउनटाइम, सुरक्षितता जोखीम — सहजपणे सानुकूल भाग खर्च ओलांडते
अतिरिक्त खर्च	मानक भाग सुधारित करा — किंवा तुमची प्रणाली पुन्हा डिझाइन करा	अभियांत्रिकी वेळ, उत्पादन विलंब — $500+ प्रति बदल

तुलना: कस्टम PTFE वि मानक वि सुधारित

किंमत आणि कार्यप्रदर्शन तुलना

वैशिष्ट्य	मानक PTFE	सुधारित मानक	सानुकूल PTFE
फिट	तडजोड - कदाचित फिट होणार नाही	फेरफार केल्यानंतर बसते	परफेक्ट — तुमच्या चष्म्यांसाठी तयार केलेले
स्थापना	पुन्हा काम करण्याची आवश्यकता असू शकते	श्रम गहन	साधे - थेट फिट
सेवा जीवन	लहान — ऑप्टिमाइझ केलेले नाही	मध्यम — सुधारणा मर्यादित	लांब — तुमच्या अर्जासाठी इंजिनिअर केलेले
एकूण खर्च (3-वर्ष)	उच्च — वारंवार बदलणे + डाउनटाइम + रीवर्क	उच्च — बदल + बदल + डाउनटाइम	सर्वात कमी - एक भाग, कोणतीही समस्या नाही
आघाडी वेळ	तात्काळ	3-5 दिवस + काम	5-7 दिवस प्रोटोटाइप

मुख्य अंतर्दृष्टी: मानक PTFE भागाची किंमत $50 असू शकते. सानुकूल PTFE भागाची किंमत $200 असू शकते. परंतु जर मानक भाग दर 3 महिन्यांनी अयशस्वी झाला आणि सानुकूल भाग 3 वर्षे टिकला, तर सानुकूल भाग पहिल्या वर्षी तुमचे पैसे वाचवेल.

डाउनटाइम, श्रम आणि पुन्हा काम जोडायचे? सानुकूल प्रत्येक वेळी जिंकतो.

अर्ज

प्राथमिक उद्योग

उद्योग	अर्ज	शिफारस केलेले ग्रेड
रासायनिक प्रक्रिया	व्हॉल्व्ह सीट्स, पंप पार्ट्स, रिॲक्टर लाइनिंग्स, पाईप फिटिंग्ज	ग्लास भरलेले किंवा TFM™ सुधारित
एरोस्पेस	सील, बेअरिंग्ज, वायर इन्सुलेशन — हलके, विस्तृत तापमान श्रेणी	व्हर्जिन PTFE, FEP, PEEK
सेमीकंडक्टर	वेफर वाहक, रासायनिक हाताळणी, अति-शुद्ध भाग - उच्च शुद्धता, क्लीनरूम	उच्च-शुद्धता व्हर्जिन PTFE, PFA
वैद्यकीय आणि फार्मा	सर्जिकल इन्स्ट्रुमेंट्स, ड्रग मॅन्युफॅक्चरिंग लाइन्स - बायोकॉम्पॅटिबल, एफडीए-अनुरूप	व्हर्जिन PTFE, FDA/USP ग्रेड
तेल आणि वायू	वाल्व घटक, वेलहेड उपकरणे, पाइपलाइन सील	काचेने भरलेले किंवा कार्बनने भरलेले PTFE
अन्न आणि पेय	कन्व्हेयर भाग, FDA-अनुरूप सील, भरण्याचे उपकरण	व्हर्जिन PTFE (FDA-अनुरूप)
औद्योगिक यंत्रसामग्री	बुशिंग्ज, बीयरिंग्ज, पोशाख घटक, मार्गदर्शक रिंग	कार्बनने भरलेले किंवा कांस्य-भरलेले PTFE

ठराविक सानुकूल भाग

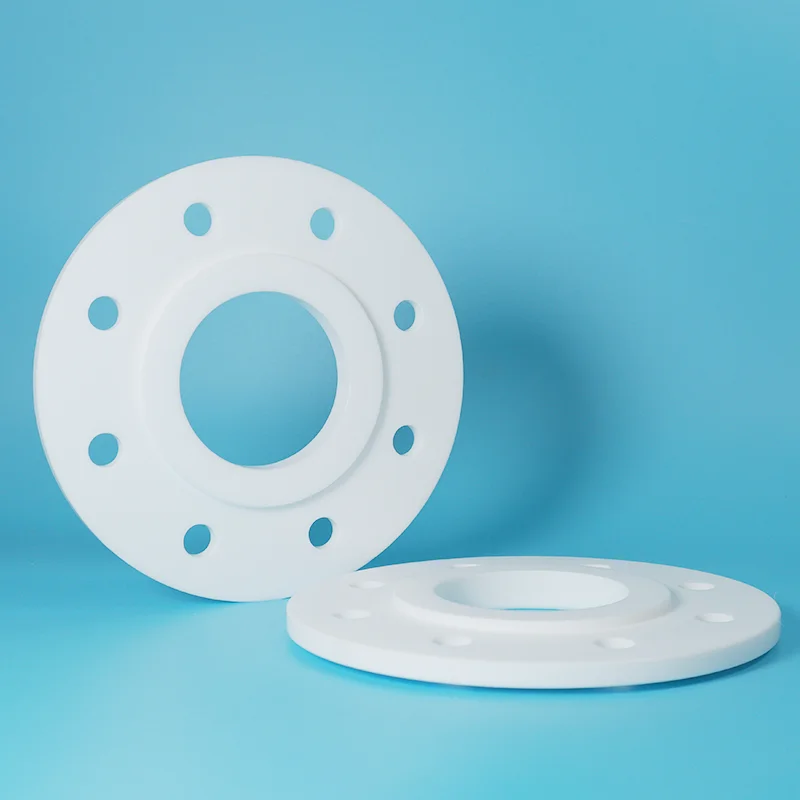

सील आणि गॅस्केट: कोणताही आकार, कोणताही आकार, सानुकूल भूमिती

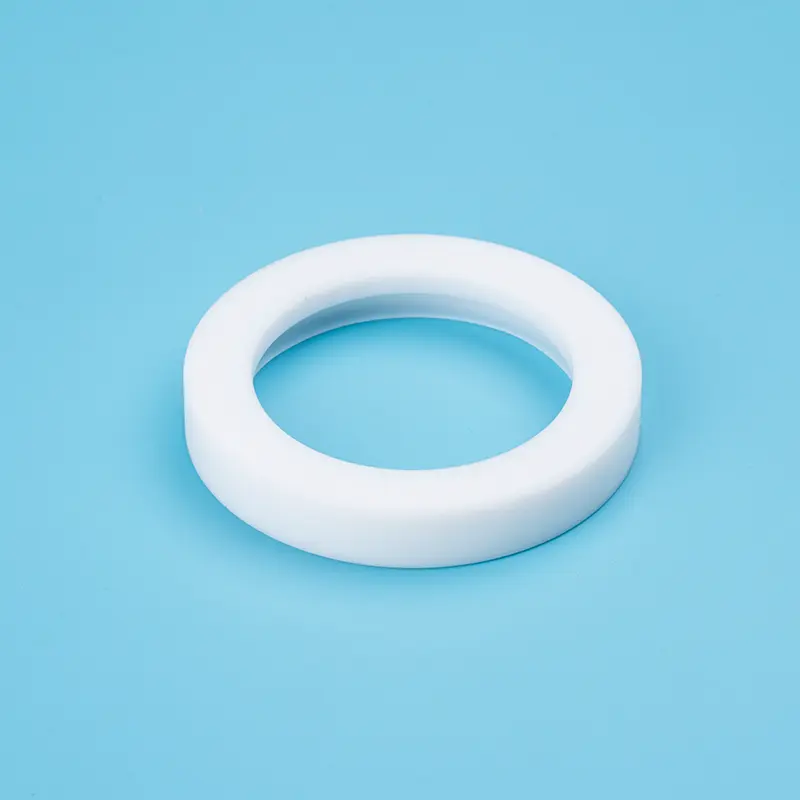

बुशिंग्ज आणि बियरिंग्ज: स्लीव्ह बेअरिंग्ज, थ्रस्ट वॉशर, फ्लँग्ड बुशिंग्स

व्हॉल्व्ह घटक: वाल्व सीट, प्लग, बॉल, डायफ्राम

इलेक्ट्रिकल इन्सुलेटर: स्टँडऑफ, स्पेसर, कनेक्टर बॉडी

पिस्टन रिंग: कंप्रेसर रिंग, मार्गदर्शक रिंग, वेअर बँड

लॅबवेअर: बीकर, टेस्ट ट्यूब, फनेल, क्रूसिबल, कस्टम आकारमान

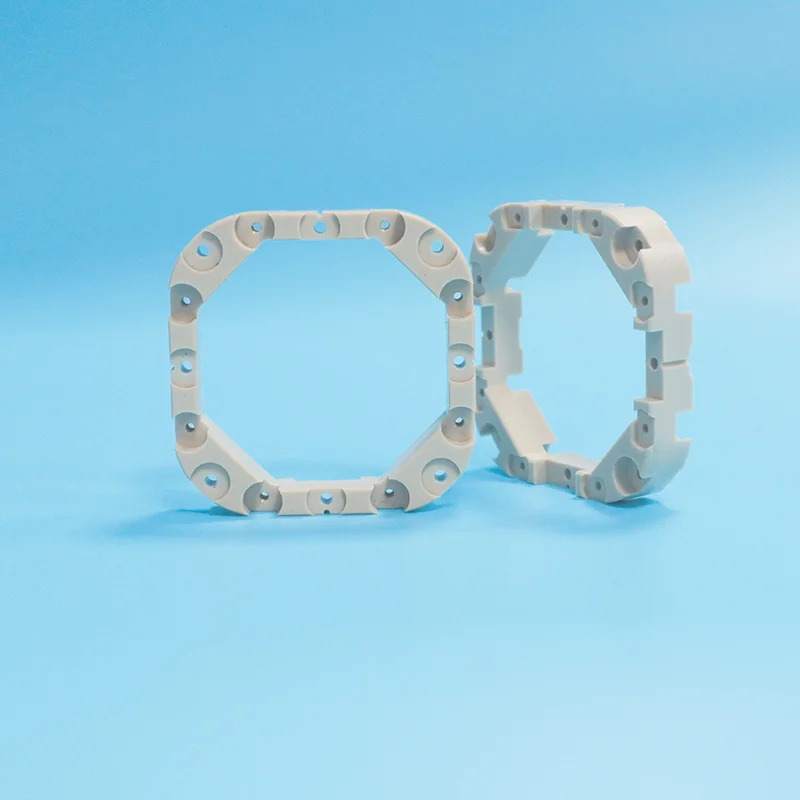

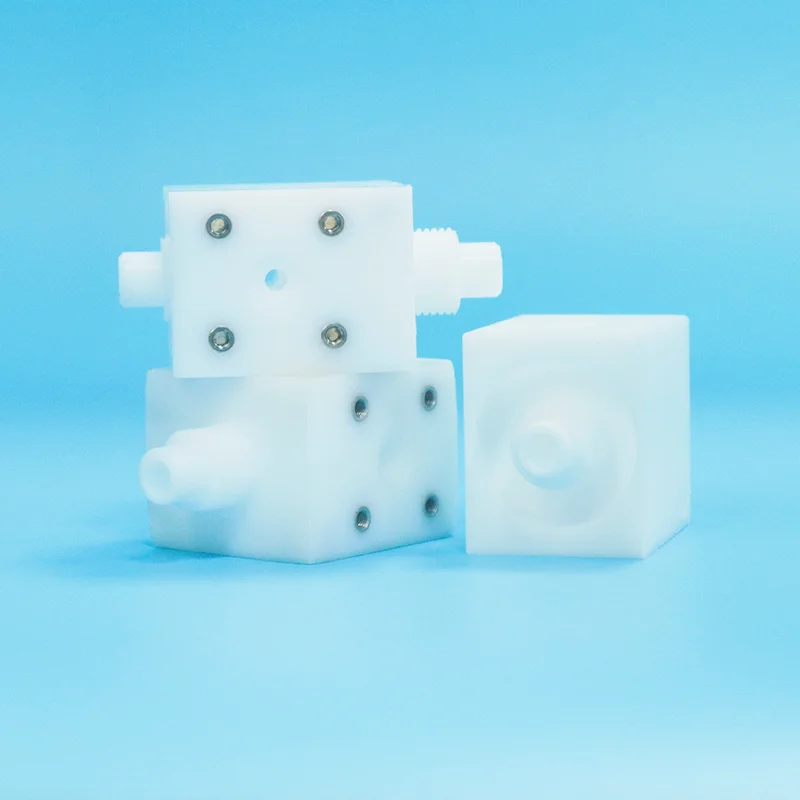

जटिल घटक: मल्टी-फीचर भाग, तुम्ही काढू शकता असा कोणताही आकार

साहित्य श्रेणी पर्याय

ग्रेड	साठी सर्वोत्तम	मुख्य फायदा	रासायनिक मर्यादा	खर्च
व्हर्जिन PTFE	स्वच्छ रसायने, FDA, कमी घर्षण, सामान्य सेवा	सार्वत्रिक रासायनिक प्रतिकार, सर्वात कमी घर्षण, FDA अनुरूप	मऊ - कमी पोशाख प्रतिकार	$
ग्लास भरलेले PTFE	अपघर्षक माध्यम, उच्च भार, स्लरी	अपघर्षक, ताकद मध्ये 3-5x जास्त आयुष्य	HF किंवा मजबूत अल्कली साठी नाही	$$
कार्बनने भरलेले PTFE	उच्च गती, उष्णता नष्ट होणे, कोरडे चालणे	थर्मल चालकता, कमी घर्षण, विरोधी स्थिर	मजबूत ऑक्सिडायझर्ससाठी नाही	$$
MoS₂-भरलेले PTFE	चिकट माध्यम, कमी टॉर्क, वंगण	वर्धित स्नेहन, घर्षण आणखी कमी करते	ऑक्सिडायझिंग ऍसिडसाठी नाही	$$
कांस्य-भरलेले PTFE	अत्यंत दबाव, भारी भार, तीव्र पोशाख	सर्वोच्च शक्ती आणि पोशाख प्रतिकार	ऍसिड किंवा मीठ पाण्यासाठी नाही	$$$
डोकावणे	अत्यंत तापमान, उच्च भार, विकिरण	सर्वोच्च शक्ती, पोशाख प्रतिकार — +250°C पर्यंत	खूप उच्च किंमत, मर्यादित रासायनिक सुसंगतता	$$$$

द्रुत निवड मार्गदर्शक

तुमची सेवा असेल तर...	निवडा...
स्वच्छ रसायने, एफडीए, कमी दाब	व्हर्जिन PTFE
अपघर्षक माध्यम, स्लरी, उच्च पोशाख	ग्लास भरलेले PTFE
उच्च गती, उष्णता नष्ट होणे, अँटी-स्टॅटिक	कार्बनने भरलेले PTFE
चिकट माध्यम, कमी टॉर्क, वर्धित स्नेहन	MoS₂ भरलेले PTFE
अत्यंत दबाव, भारी भार, तीव्र पोशाख	कांस्य-भरलेले PTFE
अत्यंत तापमान, रेडिएशन, उच्च सुस्पष्टता	डोकावणे
खात्री नाही? आम्हाला तुमचे माध्यम, तापमान, दाब पाठवा	आम्ही शिफारस करतो

वास्तविक-जागतिक अनुप्रयोग

केस स्टडी 1: कस्टम व्हॉल्व्ह सीट - 6x जास्त आयुष्य

आव्हान: रासायनिक प्लांटमध्ये मानक नसलेल्या बॉल व्हॉल्व्हचा आकार होता. मानक PTFE वाल्व सीट बसत नाहीत. प्लांटने साइटवरील मानक जागा सुधारल्या, वेळखाऊ, महाग आणि सीलिंग कार्यक्षमतेत तडजोड केली. दर 3-4 महिन्यांनी गळती होते.

उपाय: कस्टम-मशीन केलेल्या PTFE व्हॉल्व्ह सीट्स अचूक व्हॉल्व्हच्या परिमाणांसाठी. अपघर्षक माध्यमांमध्ये पोशाख प्रतिरोधासाठी ग्लास भरलेले ग्रेड.

परिणाम: परफेक्ट फिट. कोणत्याही सुधारणांची आवश्यकता नाही. सीट्स 2 वर्षांपेक्षा जास्त काळ टिकल्या, सुधारित मानक आसनांपेक्षा 6x जास्त. बदल खर्च आणि डाउनटाइम मध्ये $8,000/वर्ष काढून टाकले.

केस स्टडी 2: कॉम्प्लेक्स PTFE घटक — घट्ट सहनशीलता प्राप्त झाली

आव्हान: सेमीकंडक्टर उपकरण निर्मात्याला क्लीनरूमच्या वापरासाठी ±0.02mm सहिष्णुता, एकाधिक वैशिष्ट्ये आणि अति-उच्च शुद्धतेसह जटिल PTFE घटक आवश्यक आहे. मानक PTFE मितीय अचूकता पूर्ण करू शकत नाही.

उपाय: आयामी स्थिरता राखण्यासाठी तापमान-नियंत्रित सुविधेसह (68-72°F) अचूक CNC मशीनिंग. थंड प्रवाह टाळण्यासाठी ताण-निवारण ॲनिलिंग लागू केले. पूर्ण ट्रेसेबिलिटीसह व्हर्जिन उच्च-शुद्धता PTFE.

परिणाम: जटिल भूमिती सहिष्णुतेमध्ये प्राप्त झाली. क्लीनरूम प्रमाणीकरणात शून्य प्रदूषण. अनेक पुनरावृत्ती ऑर्डर दिल्या.

केस स्टडी 3: मोठ्या-व्यास कस्टम गॅस्केट — सीम नाही, गळती नाही

आव्हान: एका रासायनिक प्लांटला 2000mm व्यासाच्या काचेच्या-लाइन असलेल्या फ्लँजसाठी PTFE गॅस्केटची आवश्यकता होती. या आकारात मानक गॅस्केट अनुपलब्ध आहेत. शीटमधून कस्टम-कट गॅस्केट खूप महाग होते आणि सीम कमकुवत होते.

ऊत्तराची: कम्प्रेशन-मोल्डेड कस्टम PTFE गॅस्केट अचूक 2000mm व्यासासाठी, काचेच्या-लाइन केलेल्या फ्लँज संरक्षणासाठी अनुकूल जाडी.

परिणाम: एक-तुकडा मोल्ड केलेले बांधकाम — शिवण नाहीत. परफेक्ट फिट. काचेच्या रेषेच्या बाहेरील बाजूस कोणतेही नुकसान नाही. गॅस्केट 18 महिने आणि मोजणीसाठी लीक-मुक्त चालते.

टीप: वास्तविक केसचे निकाल अर्जाच्या अटींनुसार बदलतात. अनुप्रयोग-विशिष्ट शिफारशींसाठी आमच्याशी संपर्क साधा.

Factory Factory Factory Factory

तांत्रिक तपशील

PTFE साहित्य गुणधर्म

मालमत्ता	मूल्य	चाचणी पद्धत
घनता	2.15-2.20 g/cm³	ASTM D792
तन्य शक्ती	20-35 एमपीए	ASTM D638
ब्रेक येथे वाढवणे	250-500%	ASTM D638
घर्षण गुणांक	०.०४-०.२०	ASTM D1894
कडकपणा	किनारा डी 55-65	ASTM D2240
पाणी शोषण	<0.01%	ASTM D570
सतत सेवा तापमान	-180°C ते +200°C	ASTM D746
अल्पकालीन सेवा तापमान	+300°C पर्यंत	—
रासायनिक प्रतिकार	pH 0-14 (वितळलेले अल्कली धातू, फ्लोरिन संयुगे वगळता)	—
डायलेक्ट्रिक सामर्थ्य	15-50 kV/mm	ASTM D149

मितीय क्षमता

पॅरामीटर	क्षमता
मशीन केलेले भाग - CNC टर्निंग	600 मिमी व्यासापर्यंत × 1200 मिमी लांबी
मशीन केलेले भाग - सीएनसी मिलिंग	600×400×300mm पर्यंत
मोल्ड केलेले भाग — कॉम्प्रेशन मोल्डिंग	3300 मिमी व्यासापर्यंत
किमान भिंतीची जाडी	०.८ मिमी पर्यंत खाली (मशीन)
सहिष्णुता - मानक	±0.05 मिमी
सहिष्णुता - अचूकता	±0.02 मिमी
पृष्ठभाग समाप्त	0.8-3.2 μm Ra (उत्तम फिनिशिंगसाठी पॉलिशिंग)

गुणवत्ता हमी

100% व्हर्जिन रेजिन मटेरिअल — रिग्राइंड नाही, रिसायकल केलेली सामग्री नाही. सातत्यपूर्ण गुणवत्ता, बॅच नंतर बॅच.

पूर्ण ट्रेसिबिलिटी — कच्च्या मालापासून तयार उत्पादनापर्यंत शोधण्यायोग्य प्रत्येक बॅच. विनंतीनुसार साहित्य प्रमाणपत्रे उपलब्ध आहेत.

प्रिसिजन मशिनिंग — प्रगत CNC उपकरणे वापरून काटेकोर सहनशीलतेसाठी अचूक मशीन केलेले घटक.

ISO 9001:2015 प्रमाणित — ISO गुणवत्ता व्यवस्थापन प्रणाली अंतर्गत प्रमाणित उत्पादन प्रक्रिया.

FDA-अनुरूप ग्रेड उपलब्ध — व्हर्जिन PTFE आणि निवडक ग्रेड FDA 21 CFR 177.1550 आवश्यकता पूर्ण करतात.

विनामूल्य DFM सपोर्ट — आम्ही तुमच्या डिझाइनचे मूल्यमापन करतो आणि कमी खर्चासाठी भूमिती किंवा साहित्य पर्यायांची शिफारस करतो — समान कार्य, उत्तम उत्पादनक्षमता. प्रत्येक कोट सह समाविष्ट.

प्रोटोटाइप टू प्रोडक्शन — एकल प्रोटोटाइप ते उच्च व्हॉल्यूम उत्पादन — सर्व समर्थित. लीड टाइम: 5-7 दिवस प्रोटोटाइप, 7-15 दिवस उत्पादन.

Test Test Test Test

वारंवार विचारले जाणारे प्रश्न

प्रश्न: सानुकूल मशीन केलेले पीटीएफई भाग उद्धृत करण्यासाठी तुम्हाला काय आवश्यक आहे आणि त्याला किती वेळ लागतो?

A: चार गोष्टी:

(1) रेखाचित्र किंवा स्केच: 3D (STEP/IGES), 2D (PDF), किंवा अगदी महत्त्वाच्या परिमाणांसह एक हँड स्केच.

(२) मटेरियल ग्रेड: खात्री नसल्यास आम्ही शिफारस करतो.

(3) प्रमाण: प्रोटोटाइप, लहान बॅच किंवा उत्पादन.

(4) अर्ज: तापमान, माध्यम, दाब (म्हणून आम्ही योग्य ग्रेडची शिफारस करू शकतो).

कोट टर्नअराउंड: २४ तास.

प्रोटोटाइप लीड टाइम: 5-7 दिवस.

उत्पादन लीड वेळ: 7-20 दिवस.

शिपिंग: एअर 5-15 दिवस; समुद्र 15-30 दिवस.

प्रश्न: तुम्ही कोणती सहनशीलता प्राप्त करू शकता आणि सानुकूल खर्च किती आहे?

A: मानक सहिष्णुता: ±0.05mm.

अचूकता: ±0.02 मिमी.

खर्च जटिलता, आकार, साहित्य, सहनशीलता आणि प्रमाण यावर अवलंबून असतात.

किमतीची तुलना: मानक भागाची किंमत $५० असू शकते. सानुकूल भागाची किंमत $200 असू शकते. परंतु मानक भाग दर 3 महिन्यांनी बदलणे आवश्यक असल्यास, सानुकूल भाग पहिल्या वर्षी स्वतःसाठी पैसे देतो.

आम्ही खर्च कमी करण्यासाठी तुमचे डिझाइन ऑप्टिमाइझ करण्यात मदत करतो — प्रत्येक कोटसह विनामूल्य DFM फीडबॅक. कोणतीही छुपी फी नाही. पूर्ण पारदर्शकता.

प्रश्न: मर्यादा काय आहेत आणि चुका टाळण्यासाठी तुम्ही मला कशी मदत करता?

A: तापमान: -180°C ते +200°C (+300°C पर्यंत अल्पकालीन).

रासायनिक मर्यादा:

व्हर्जिन PTFE: वितळलेल्या अल्कली धातू किंवा फ्लोरिनसाठी नाही.

ग्लास भरलेले: HF किंवा मजबूत अल्कली साठी नाही.

कार्बनने भरलेले: मजबूत ऑक्सिडायझर्ससाठी नाही.

सर्वात सामान्य चुका: इंजेक्शन मोल्डिंगसाठी डिझाइन करणे (PTFE ला इंजेक्शन मोल्ड केले जाऊ शकत नाही), सहनशीलता खूप घट्ट निर्दिष्ट करणे (किंमत जोडते) किंवा तुमच्या मीडियासाठी चुकीची ग्रेड निवडणे.

आम्ही तुम्हाला हे टाळण्यासाठी मदत करतो, प्रत्येक कोटसह विनामूल्य DFM पुनरावलोकन. आम्ही डिझाइनचे मूल्यांकन करतो, सुसंगततेची पुष्टी करतो, योग्य ग्रेडची शिफारस करतो आणि कमी खर्चासाठी भूमिती पर्याय सुचवतो.

आम्ही फक्त भाग बनवत नाही, आम्ही सीलिंग समस्या सोडवतो.
