मेटल मेष प्रबलित पीटीएफई गॅस्केट

मेटल मेश प्रबलित PTFE गॅस्केट मानक PTFE गॅस्केटच्या तुलनेत उत्कृष्ट संरचनात्मक सामर्थ्य देतात, 6.4 MPa (64 बार) पर्यंत दाब प्रतिरोधकतेसह; उपलब्ध जाळीची वैशिष्ट्ये #40 ते #200 (SUS316 सामग्री) पर्यंत आहेत. एक व्यावसायिक उत्पादक म्हणून, Taifno अन्न आणि औषध उद्योगांसाठी योग्य FDA-अनुरूप मॉडेल्स देखील ऑफर करते.

कृपया बाहेरील बाजूची परिमाणे आणि जाळीची वैशिष्ट्ये प्रदान करा आणि आम्ही 24 तासांच्या आत कोटेशन प्रदान करू.

मेटल मेश प्रबलित पीटीएफई गॅस्केट म्हणजे काय?

मेटल मेश रीइनफोर्स्ड PTFE गॅस्केट हा एक संमिश्र सीलिंग घटक आहे जो PTFE सीलिंग घटकास स्टेनलेस स्टील मेश (SUS316) सह गॅस्केट स्ट्रक्चरमध्ये एकत्रित करतो. धातूची जाळी मजबुतीकरण प्रदान करते तर PTFE रासायनिक प्रतिकार आणि सीलिंग प्रदान करते.

दोन प्राथमिक कॉन्फिगरेशन:

प्रबलित गॅस्केट (स्ट्रक्चरल): शीत प्रवाहाचा प्रतिकार करण्यासाठी, रेंगाळण्याची विश्रांती कमी करण्यासाठी आणि उच्च दाबाखाली फुगणे टाळण्यासाठी PTFE शरीरात एम्बेड केलेली धातूची जाळी

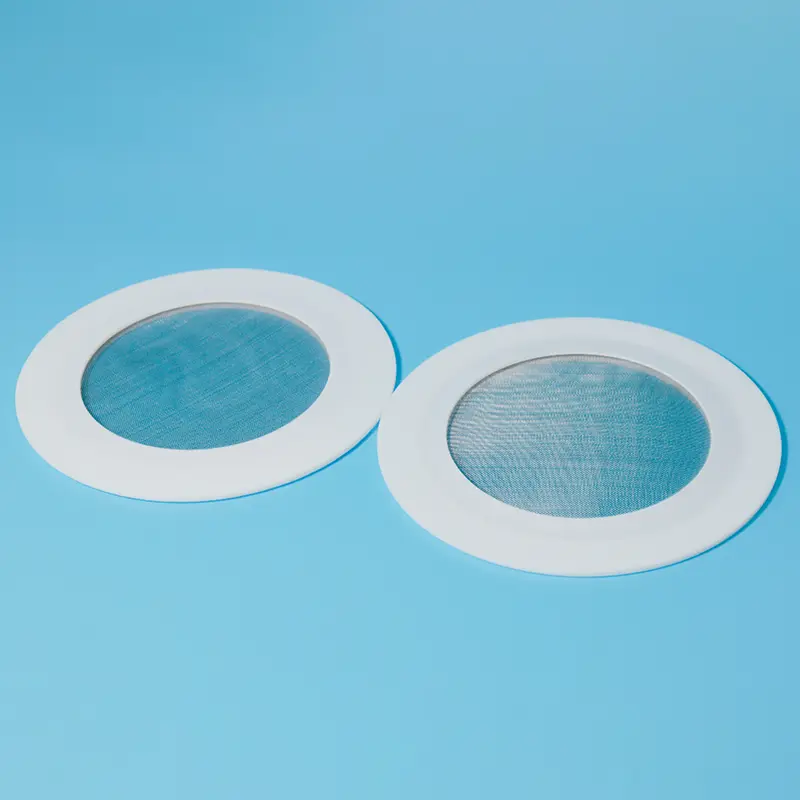

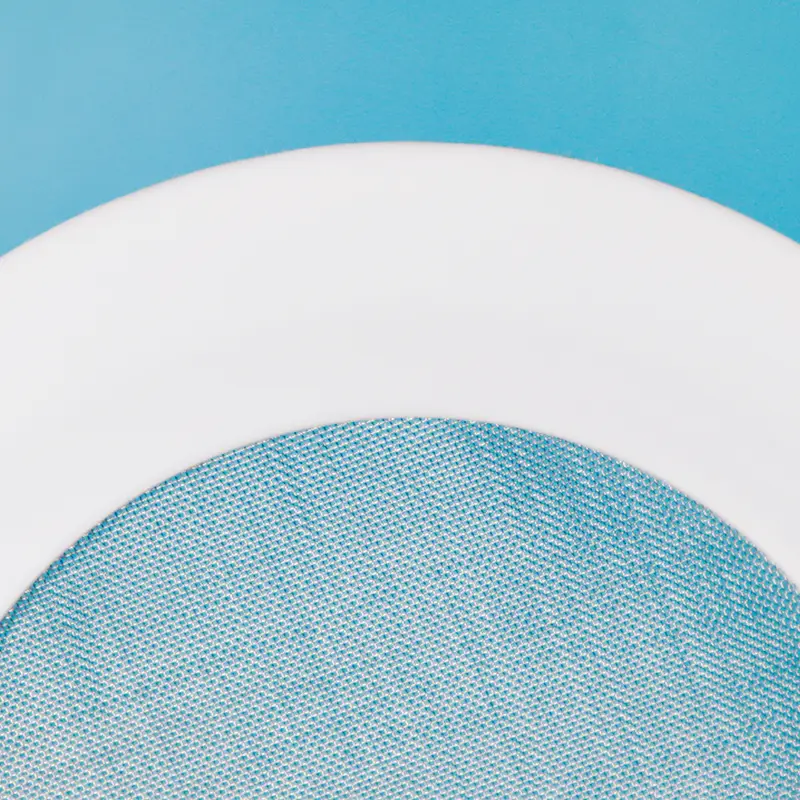

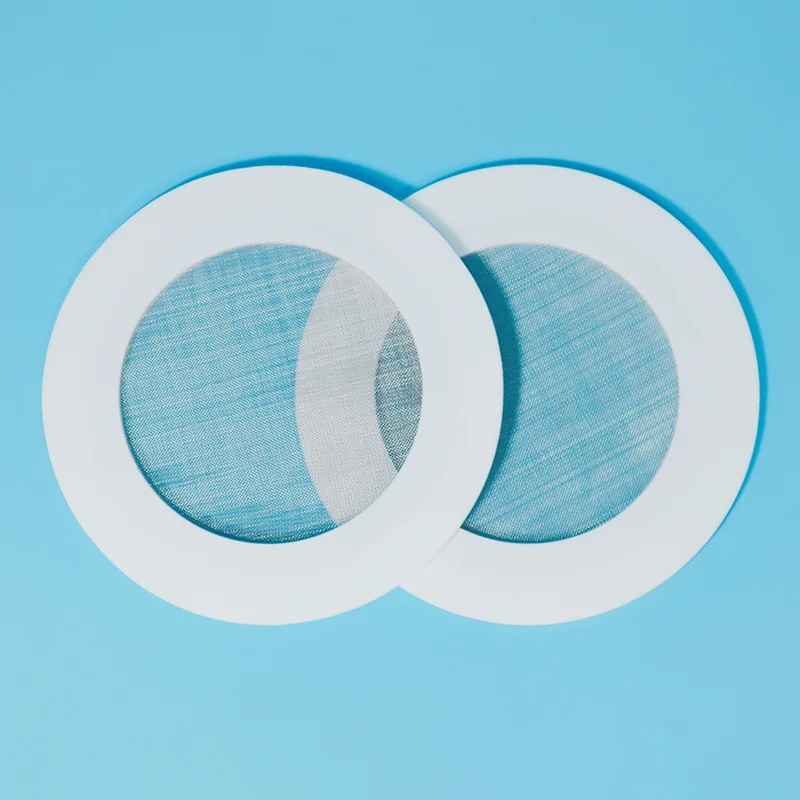

स्ट्रेनर गॅस्केट (फिल्टर): धातूची जाळी बोअरला कव्हर करते, PTFE फ्लँजला सील करत असताना कण पकडण्यासाठी एकात्मिक गाळणी म्हणून काम करते

ते कसे कार्य करते:

PTFE बॉडी: सार्वत्रिक रासायनिक प्रतिकार (pH 0-14) आणि कमी घर्षण सीलिंग प्रदान करते

मेटल मेश (SUS316): मजबुतीकरण, ब्लोआउट प्रतिरोध आणि गाळण्याची प्रक्रिया प्रदान करते

एकसंध बाँडिंग: PTFE सिंटरिंग दरम्यान धातूभोवती फ्यूज केले जाते — चिकटवता येत नाही, डिलेमिनेशन नसते

मुख्य फायदे:

प्रबलित डिझाइन:रेंगाळणे आणि थंड प्रवाह कमी करते, बोल्ट टॉर्क जास्त काळ टिकवून ठेवते

ब्लोआउट संरक्षण:मेटल मजबुतीकरण उच्च दाबाखाली गॅस्केट एक्सट्रूझन प्रतिबंधित करते

एकात्मिक फिल्टरेशन:वेगळ्या गाळणीशिवाय कण पकडते

कमी टॉर्क सीलिंग:ग्लास-लाइन, FRP आणि कास्ट आयर्न फ्लँजसाठी योग्य

विस्तृत रासायनिक सुसंगतता:PTFE pH 0-14 हाताळते, SUS316 जाळी बहुतेक मीडिया हाताळते

FDA-अनुरूप ग्रेड उपलब्ध:अन्न आणि फार्मास्युटिकल अनुप्रयोग

बहुमुखी जाळी पर्याय:#40 ते #200 मेष (SUS316) पर्यंत उपलब्ध

जाणीव ठेवण्यासाठी मर्यादा:

फिल्टर जाळीसाठी नियतकालिक तपासणी आवश्यक आहे: क्लोजिंगमुळे दबाव कमी होऊ शकतो किंवा नुकसान होऊ शकते

सतत हेवी फिल्टरिंगसाठी नाही: भारी घन पदार्थ लोड करण्यासाठी समर्पित गाळणी वापरा

तुलना आणि निवड मार्गदर्शक

मेटल मेश पीटीएफई गॅस्केट वि मेटल जॅकेटेड वि स्टँडर्ड पीटीएफई

द्रुत निवड मार्गदर्शक

जाळी आकार निवड मार्गदर्शक

प्राथमिक अर्ज

तांत्रिक तपशील

मेटल मेश प्रबलित PTFE गॅस्केट गुणधर्म

उपलब्ध आकार

गुणवत्ता हमी

100% व्हर्जिन PTFE राळ — सातत्यपूर्ण गुणवत्ता, बॅच नंतर बॅच

SUS316 स्टेनलेस स्टील जाळी — गंज-प्रतिरोधक, अन्न-दर्जाची सामग्री

एकसंध बाँडिंग — PTFE जाळीच्या छिद्रांद्वारे फ्यूज केलेले — कोणतेही विघटन नाही

FDA-अनुरूप ग्रेड उपलब्ध — अन्न, पेये आणि फार्मास्युटिकल अनुप्रयोगांसाठी

पूर्ण शोधण्यायोग्यता — विनंतीनुसार साहित्य प्रमाणपत्रे

लीड टाइम — स्टॉकमधील मानक आकार (24-48 तास); सानुकूल आकार 7-15 दिवस

केस स्टडी

वायव्य चीनमधील नैसर्गिक वायू एकत्रीकरण केंद्रावर, एक 15MPa उच्च-दाब पाइपलाइन दीर्घकालीन उच्च दाब, वारंवार दाब चढउतार आणि जटिल माध्यम परिस्थितींमध्ये कार्यरत होती. मूळ सर्पिल जखमेच्या गॅस्केटला हळूहळू गंज आणि सीलिंग डिग्रेडेशनचा सामना करावा लागला ज्यामुळे सतत गंजणारा माध्यम आणि वारंवार दबाव चक्रामुळे गळतीचे संभाव्य धोके निर्माण होतात आणि पाइपलाइन प्रणालीच्या सुरक्षित ऑपरेशनवर परिणाम होतो.

या आव्हानांना तोंड देण्यासाठी, 316L स्टेनलेस स्टील मेश इन्सर्टसह प्रबलित PTFE गॅस्केट बदली उपाय म्हणून स्थापित केले गेले. PTFE सीलिंग लेयर उत्कृष्ट रासायनिक प्रतिकार प्रदान करते, तर 316L स्टेनलेस स्टील जाळी मजबुतीकरण यांत्रिक शक्ती, दाब प्रतिरोधकता आणि दीर्घकालीन सीलिंग स्थिरता वाढवते.

बदलीनंतर, पाइपलाइन 2 वर्षांहून अधिक काळ सतत चढ-उतार दबावाच्या परिस्थितीत कार्यरत आहे, संपूर्ण सेवा कालावधीत शून्य गळतीसह विश्वसनीय सीलिंग कार्यप्रदर्शन राखते.

वारंवार विचारले जाणारे प्रश्न

प्रश्न: मेटल मेश प्रबलित पीटीएफई गॅस्केट म्हणजे काय आणि मी ते कधी वापरावे?

A: एक मेटल मेश प्रबलित PTFE गॅस्केट (याला स्ट्रेनर गॅस्केट PTFE किंवा प्रबलित PTFE गॅस्केट असेही म्हणतात) PTFE चे रासायनिक प्रतिकार स्टेनलेस स्टील जाळी मजबुतीकरण किंवा फिल्टरेशनसह एकत्र करते.

उच्च-दाब, थर्मल सायकलिंग किंवा व्हॅक्यूम सेवेमध्ये, जेथे मानक PTFE विकृत होईल अशा ठिकाणी तुम्हाला क्रिप रेझिस्टन्स आणि ब्लोआउट संरक्षणाची आवश्यकता असेल तेव्हा प्रबलित आवृत्ती वापरा.

फ्लँज सील करताना तुम्हाला तुमच्या फ्लुइड स्ट्रीममधून पार्टिक्युलेट्स काढण्याची आवश्यकता असेल तेव्हा स्ट्रेनर आवृत्ती वापरा, वेगळा गाळ काढून टाका, गळतीचे बिंदू कमी करा आणि इंस्टॉलेशनची किंमत कमी करा.

#40 ते #200 (SUS316) आणि FDA-सुसंगत ग्रेड पर्यंत जाळीच्या आकारात उपलब्ध.

प्रश्न: कोणते जाळीचे आकार उपलब्ध आहेत आणि मी योग्य कसे निवडू?

A: धातूच्या जाळीसह PTFE गॅस्केट सामान्यत: #40, #60, #100, #150 आणि #200 जाळी (SUS316 स्टेनलेस स्टील) मध्ये उपलब्ध असतात.

निवड मार्गदर्शक:

#40 (खडबडी): मोठे घन पदार्थ, स्लरी, खाण.

#60 (मध्यम): सामान्य औद्योगिक गाळण्याची प्रक्रिया किंवा पध्दती.

#100 (दंड): रासायनिक प्रक्रिया, मध्यम गाळण्याची प्रक्रिया किंवा पध्दती.

#150-#200 (अगदी बारीक): फार्मास्युटिकल, उच्च-शुद्धता, अन्न अनुप्रयोग.

उच्च जाळी बारीक गाळण्याची प्रक्रिया प्रदान करते परंतु उच्च दाब कमी करते. जड घन पदार्थ लोड करण्यासाठी, समर्पित गाळणी वापरा, गॅस्केट जाळी हलके ते मध्यम कण काढण्यासाठी आहे.

योग्य जाळी निवडण्यासाठी मदत हवी आहे? तुमच्या माध्यम, तापमान, दाब आणि कणांच्या आकारासह आमच्याशी संपर्क साधा.

प्रश्न: मर्यादा काय आहेत — आणि सर्वात सामान्य चुका?

अ: तापमान: -180°C ते +200°C सतत सेवा.

दाब: 6.4 MPa (64 बार) पर्यंत, जाडी आणि डिझाइनवर अवलंबून असते.

रासायनिक: PTFE pH 0-14 — SUS316 जाळी बहुतेक ऍसिडस्, अल्कली आणि सॉल्व्हेंट्स हाताळते.

तीन सामान्य चुका:

(1) जड घन पदार्थ लोडिंगसाठी स्ट्रेनर गॅस्केट वापरणे, जाळी अडकणे, दाब वाढणे आणि गॅस्केट निकामी होऊ शकते. जड घन पदार्थांसाठी समर्पित गाळणी वापरा.

(२) चुकीचा जाळीचा आकार निवडणे: खूप बारीक असल्यामुळे दबाव कमी होतो; खूप खडबडीत कण बाहेर जाऊ देते.

(३) नियतकालिक तपासणीकडे दुर्लक्ष करणे: फिल्टर कालांतराने सैल किंवा खराब होऊ शकतात; नियमितपणे तपासणी करा.
