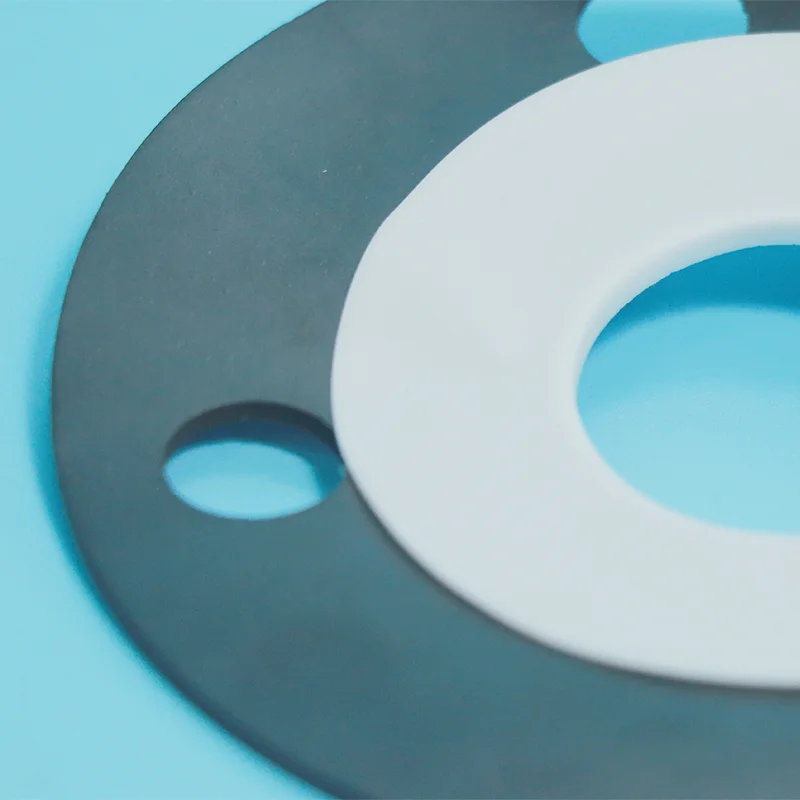

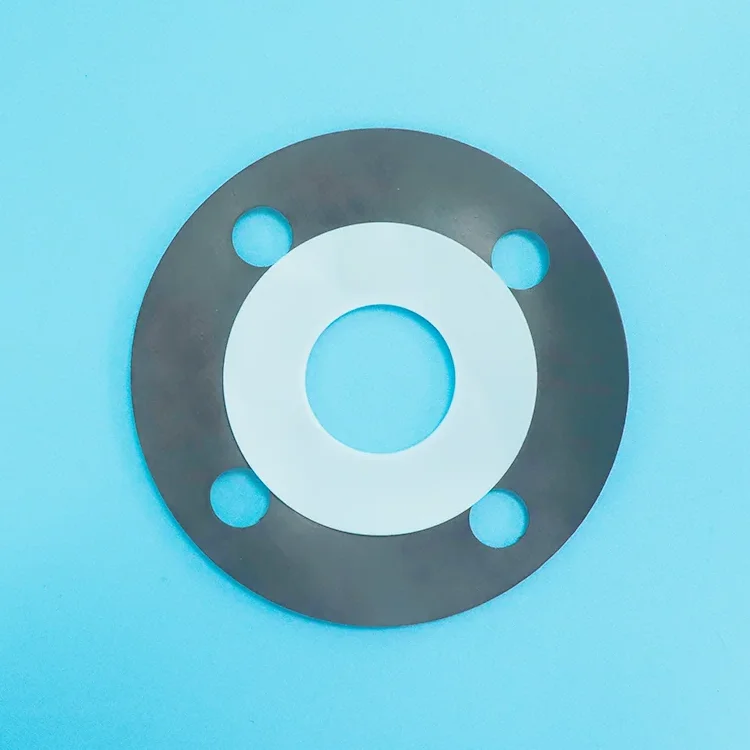

बी पीटीएफई लिफाफा गॅस्केट टाइप करा

टाइप बी पीटीएफई लिफाफा गॅस्केट पीटीएफई ब्लॉकमधून एका चौरस क्रॉस-सेक्शनमध्ये तयार केले जाते, फिलर कोरला स्लिट न करता पूर्णपणे एन्कॅप्स्युलेट करते. प्रकार A पेक्षा चांगली सीलिंग अखंडता. घन PTFE पेक्षा कमी खर्च.

तुमचा फ्लँज आकार आणि मीडिया Taifno ला पाठवा, आम्ही एक व्यावसायिक निर्माता आहोत आणि सानुकूलित उपाय देऊ शकतो.

टाइप बी पीटीएफई लिफाफा गॅस्केट म्हणजे काय?

टाईप बी पीटीएफई लिफाफा गॅस्केटमध्ये सॉलिड पीटीएफई ब्लॉक किंवा शीटमधून मशिन केलेले पीटीएफई बाह्य जाकीट असते, सॉफ्ट फिलर कोर पूर्णपणे समाविष्ट करते. Type A (ज्याला बाहेरील काठावरुन स्लिट कट आहे) विपरीत, Type B ला चौरस क्रॉस-सेक्शनसह मशीन केले जाते आणि त्यात स्लिट नसते — फिलर कोर पूर्णपणे PTFE लिफाफ्यात सील केलेला असतो.

रचना:

पीटीएफई जॅकेट: पीटीएफई ब्लॉक किंवा शीटमधून एका चौरस क्रॉस-सेक्शनमध्ये मशीन केलेले, फिलर कोर पूर्णपणे उघडे नसलेले

फिलर कोर: नॉन-मेटलिक मटेरियल जसे की नॉन-एस्बेस्टोस रबर शीट, कॉम्प्रेस्ड फायबर किंवा ग्रेफाइट कंपोझिट शीट

टाईप बी कन्स्ट्रक्शन: मशीन केलेल्या स्क्वेअर क्रॉस-सेक्शनसह पूर्ण लिफाफा, स्लिट नाही, उघडा फिलर नाही, उत्तम सीलिंग अखंडता

मुख्य वैशिष्ट्ये:

स्लिट नाही: फिलर कोर PTFE जॅकेटमध्ये पूर्णपणे सील केलेला आहे, कोणताही कमकुवत बिंदू उघड नाही

उत्तम सीलिंग अखंडता: टाईप A च्या तुलनेत मशीन केलेले बांधकाम उत्कृष्ट सीलिंग कार्यप्रदर्शन प्रदान करते

आतील व्यास जुळणे: आतील व्यास फ्लँज बोअरशी जुळण्यासाठी, प्रवाहाची गडबड रोखण्यासाठी आणि धूप कमी करण्यासाठी मशीनिंग केले जाऊ शकते

तुलना आणि निवड मार्गदर्शक

टाइप ए वि टाइप बी विरुद्ध टाइप सी वि सॉलिड पीटीएफई

द्रुत निवड मार्गदर्शक

प्राथमिक अर्ज

तांत्रिक तपशील

बी पीटीएफई लिफाफा गॅस्केट गुणधर्म टाइप करा

उपलब्ध फिलर पर्याय

केस स्टडी

शांघायमधील एका मोठ्या पेट्रोकेमिकल प्लांटमध्ये, इथिलीन क्रॅकर गॅस कंप्रेसर (क्लास 300) चा आउटलेट पाइपलाइन वाल्व्ह संक्षारक माध्यमांच्या संपर्कात, उच्च तापमान, दाब चढउतार आणि वारंवार स्टार्ट-स्टॉप सायकलच्या संपर्कात असलेल्या H₂S-युक्त सेवा परिस्थितींमध्ये चालते. विंडिंग मटेरियल आणि फिलर घटकांच्या गंजामुळे, संभाव्य गळतीचे धोके निर्माण झाल्यामुळे आणि देखभालीच्या गरजा वाढल्यामुळे मूळ सर्पिल जखमेच्या गॅस्केटने दीर्घकालीन ऑपरेशन दरम्यान सीलिंगची कार्यक्षमता हळूहळू गमावली.

या आव्हानांना तोंड देण्यासाठी, प्लांटने सध्याच्या गॅस्केटच्या जागी टाइप बी पीटीएफई-एनकॅप्स्युलेटेड गॅस्केट आणले. पूर्णतः PTFE-जॅकेट केलेले लवचिक फिलर कोर असलेले, हे डिझाइन H₂S, ऍसिडस्, अल्कली आणि इतर आक्रमक रसायनांना उत्कृष्ट प्रतिकार प्रदान करते आणि प्रक्रिया माध्यम आणि अंतर्गत फिलर सामग्री यांच्यातील थेट संपर्कास प्रतिबंध करते. कॉम्प्रेस करण्यायोग्य कोर सुधारित पुनर्प्राप्ती कार्यप्रदर्शन देखील प्रदान करते, ज्यामुळे गॅस्केट फ्लँज अनियमितता आणि ऑपरेशन दरम्यान दाब चढउतारांची भरपाई करू शकते.

स्थापनेनंतर, टाइप बी PTFE-एनकॅप्स्युलेटेड गॅस्केट्सने इथिलीन क्रॅकर गॅस कंप्रेसर आउटलेट व्हॉल्व्ह ऍप्लिकेशनमध्ये स्थिर सीलिंग कार्यप्रदर्शन प्राप्त केले. 4-वर्षांच्या टर्नअराउंड सायकलमध्ये, सिस्टमने शून्य गळती राखली, पेट्रोकेमिकल सीलिंग ऍप्लिकेशन्सची मागणी करताना PTFE-एनकॅप्स्युलेटेड गॅस्केट तंत्रज्ञानाची दीर्घकालीन विश्वासार्हता दाखवून, देखभाल वारंवारता कमी करून आणि ऑपरेशनल सुरक्षितता सुधारली.

वारंवार विचारले जाणारे प्रश्न

प्रश्न: टाइप बी पीटीएफई लिफाफा गॅस्केट म्हणजे काय आणि मी ते कधी वापरावे?

A: A Type B PTFE लिफाफा गॅस्केट हे स्क्वेअर क्रॉस-सेक्शन असलेले मशीन केलेले PTFE जॅकेट आहे, ज्यामध्ये स्लिट नसलेल्या सॉफ्ट फिलर कोरला पूर्णपणे अंतर्भूत केले जाते. पूर्ण लिफाफा प्रकार A (स्लिट प्रकार), उघड नसलेला फिलर कोर, संभाव्य कमकुवत बिंदूच्या तुलनेत उत्कृष्ट सीलिंग अखंडता प्रदान करतो. फ्लँज बोअरशी जुळण्यासाठी आतील व्यास मशिन केले जाऊ शकते, प्रवाह अशांतता प्रतिबंधित करते.

जेव्हा टाइप बी वापरा: तुम्हाला मध्यम-ते-उच्च दाब संक्षारक सेवेसाठी (5.0 MPa पर्यंत) टाइप A पेक्षा अधिक चांगली सीलिंग विश्वासार्हता आवश्यक आहे परंतु ठोस PTFE साठी पैसे देऊ इच्छित नाही.

जेव्हा टाइप बी वापरायचे नाही: कमी-दाब, किंमत-संवेदनशील अनुप्रयोग जेथे प्रकार A पुरेसे आहे. उच्च-दाब किंवा मोठ्या व्यासाच्या सेवेसाठी, प्रकार C विचारात घ्या. अंतिम रासायनिक शुद्धतेसाठी आणि प्रवेशाच्या जोखमीसाठी, घन PTFE विचारात घ्या.

प्रश्न: टाईप बी विरुद्ध सॉलिड पीटीएफई गॅस्केट, मी कोणते निवडावे?

A: टाईप B (लिफाफा) PTFE जॅकेटमधून फिलर कोअरच्या कॉम्प्रेसिबिलिटीसह रासायनिक प्रतिकार देते, घन PTFE पेक्षा कमी किमतीत.

तथापि, जर मीडिया कालांतराने PTFE जॅकेटमधून प्रवेश करत असेल तर फिलर कोरवर हल्ला केला जाऊ शकतो. सॉलिड पीटीएफई गॅस्केट जास्तीत जास्त रासायनिक प्रतिकार आणि शुद्धता देते, फिलर कोर नाही, प्रवेशाचा धोका नाही.

परंतु त्याची किंमत लक्षणीयरीत्या जास्त आहे आणि कमी लवचिक आहे (स्प्रिंग-बॅक प्रदान करण्यासाठी फिलर कोर नाही).

द्रुत नियम:

मध्यम दाब, खर्चाबाबत जागरूक, संक्षारक सेवा → प्रकार B.

उच्च दाब, अल्ट्राप्युअर, गंभीर सेवा, प्रवेशाचा धोका स्वीकार्य नाही → सॉलिड पीटीएफई.

प्रश्न: मर्यादा काय आहेत आणि सर्वात सामान्य चुका कोणत्या आहेत?

अ: तापमान: +200°C पर्यंत.

दाब: 5.0 MPa पर्यंत (50 बार).

रासायनिक: pH 0-14 सार्वत्रिक प्रतिकार, उच्च तापमानात वितळलेल्या अल्कली धातू किंवा मूलभूत फ्लोरिनशी सुसंगत नाही. PTFE काही रसायनांद्वारे (नायट्रिक ऍसिड, क्लोरीन, इथिलीन ऑक्साईड) कालांतराने झिरपले जाऊ शकते.

सामान्य चुका:

(१) ॲप्लिकेशन्समध्ये टाइप बी वापरणे जेथे मीडिया PTFE मध्ये प्रवेश करतो: काही रसायने PTFE द्वारे कालांतराने झिरपू शकतात आणि फिलर कोरवर हल्ला करू शकतात, गॅस्केट नियमितपणे बदलू शकतात किंवा घन PTFE गॅस्केट वापरू शकतात.

(२) ओव्हर-टाइटनिंग: जास्त कॉम्प्रेशनमुळे PTFE जॅकेट खराब होऊ शकते, नियंत्रित टॉर्क वापरा.

(३) चुकीचा आकार निवड: DN500 पर्यंतच्या आकारांसाठी A आणि B प्रकारांची शिफारस केली जाते, मोठ्या व्यासांसाठी, प्रकार C ला प्राधान्य दिले जाते.
