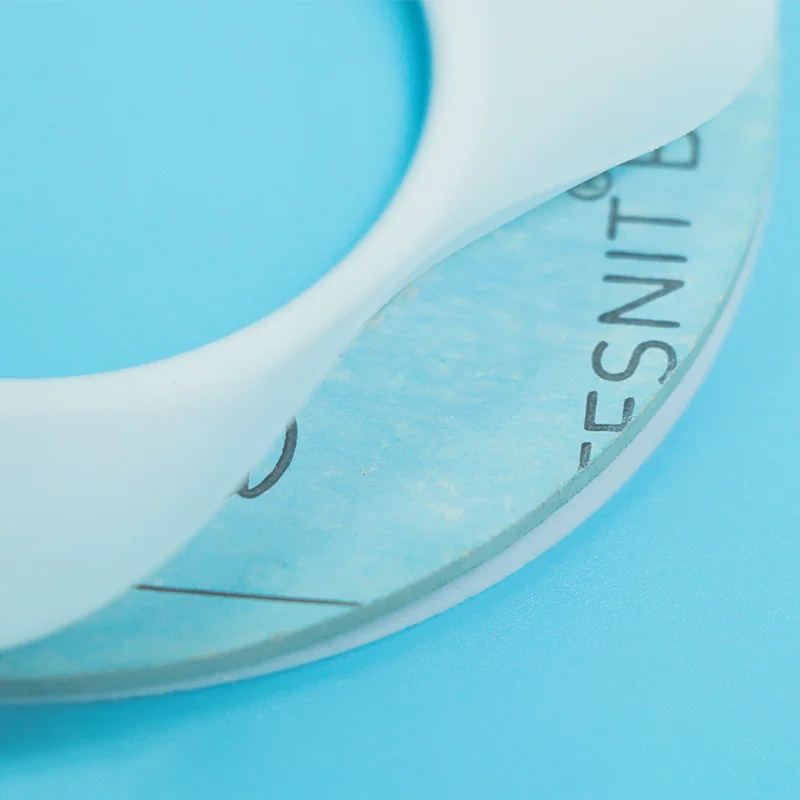

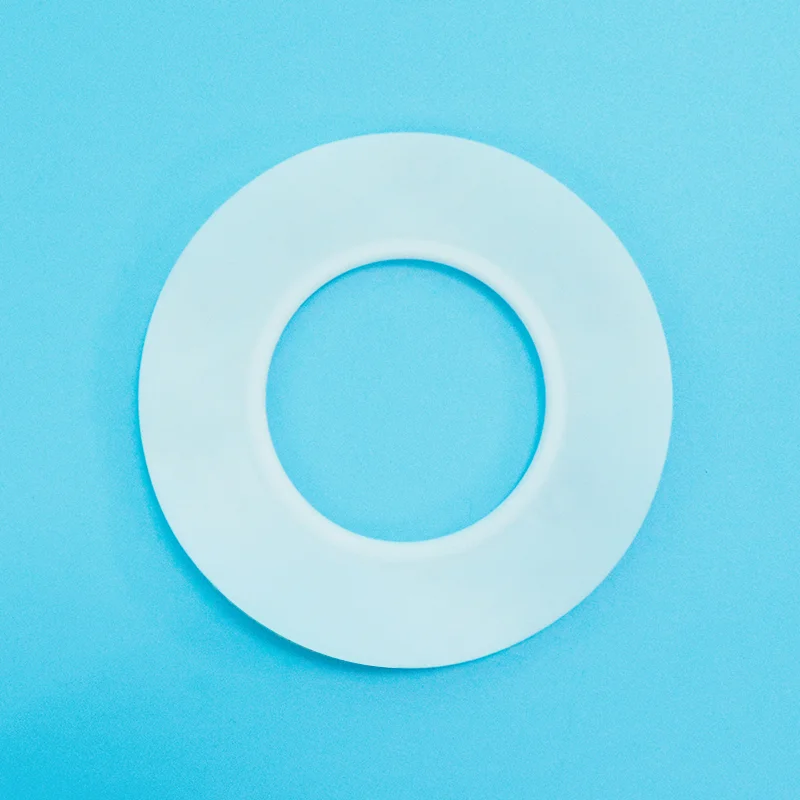

सी पीटीएफई लिफाफा गॅस्केट टाइप करा

Taifno प्रकार C PTFE लिफाफा गॅस्केटची व्यावसायिक उत्पादक आहे. आमच्याकडे ISO 9001 आणि ISO 14001 प्रमाणपत्रे आहेत आणि आमची उत्पादने CE आणि FDA सारख्या अधिकृत आंतरराष्ट्रीय मानकांचे पालन करतात; आम्ही विशिष्ट उद्योग आवश्यकता आणि ऑपरेटिंग परिस्थितींवर आधारित सानुकूलन देखील ऑफर करतो.

टाईप सी गॅस्केटमध्ये कोरुगेटेड स्टेनलेस स्टील कोर (304 किंवा 316 स्टेनलेस स्टीलमध्ये उपलब्ध) सह एकत्रित केलेला PTFE लिफाफा असतो. प्रबलित मेटल कोर केवळ स्ट्रक्चरल सामर्थ्य वाढवत नाही तर लवचिकता देखील प्रदान करते आणि दबाव चढउतार आणि थर्मल सायकलिंगचा प्रतिकार सुधारतो.

टाइप सी पीटीएफई लिफाफा गॅस्केट कसे कार्य करते?

टाइप सी पीटीएफई एन्व्हलप गॅस्केट हे उच्च-दाब आणि मागणी असलेल्या ऑपरेटिंग वातावरणासाठी डिझाइन केलेले प्रबलित सीलिंग सोल्यूशन आहे. यात एक PTFE बाह्य थर नालीदार स्टेनलेस स्टील रीइन्फोर्समेंट कोरसह एकत्रित केले आहे, ज्यामुळे रासायनिक प्रतिकार आणि यांत्रिक शक्ती दोन्ही प्रदान करणारी संमिश्र रचना तयार होते.

गॅस्केटच्या संरचनेत हे समाविष्ट आहे:

PTFE बाह्य स्तर: PTFE जाकीट अंतर्गत धातूच्या मजबुतीकरणाला पूर्णपणे वेढते, ज्यामुळे गंज-प्रतिरोधक सीलिंग पृष्ठभाग तयार होतो. ऍसिड, अल्कली, सॉल्व्हेंट्स आणि इतर रसायनांना PTFE चा उत्कृष्ट प्रतिकार राखून ते आक्रमक माध्यमांच्या थेट संपर्कापासून मेटल इन्सर्टचे संरक्षण करते.

नालीदार स्टेनलेस स्टील मजबुतीकरण: अंतर्गत 304 किंवा 316 स्टेनलेस स्टील कोरुगेटेड इन्सर्ट लवचिक आधार घटक म्हणून कार्य करते. त्याची स्प्रिंग सारखी रचना गॅस्केटला कॉम्प्रेशननंतर पुनर्प्राप्त करण्यास, सीलिंग दाब राखण्यास आणि चढ-उतार लोड अंतर्गत विकृतीला प्रतिकार करण्यास अनुमती देते.

प्रबलित सीलिंग डिझाइन: PTFE आणि कोरुगेटेड मेटल कोरचे संयोजन टाइप C बांधकाम दाब बदल, थर्मल विस्तार आणि पुनरावृत्ती कार्य चक्र दरम्यान सीलिंग कार्यप्रदर्शन राखण्यासाठी सक्षम करते. मेटल मजबुतीकरण स्थिरता सुधारते आणि मागणी असलेल्या अनुप्रयोगांमध्ये एक्सट्रूझन किंवा ब्लोआउटचा धोका कमी करते.

मुख्य कामगिरी फायदे:

वर्धित पुनर्प्राप्ती कार्यप्रदर्शन: कोरुगेटेड स्टेनलेस स्टील इन्सर्ट सतत लवचिक पुनर्प्राप्ती प्रदान करते, वारंवार कॉम्प्रेशन आणि तापमान बदलानंतर गॅस्केटला सीलिंग फोर्स राखण्यास मदत करते.

सुधारित दबाव प्रतिकार: प्रबलित मेटल कोअर PTFE लेयरला सपोर्ट करते आणि जास्त विकृती प्रतिबंधित करते, जे मानक सॉफ्ट-कोर लिफाफा गॅस्केटपेक्षा उच्च-दाब अनुप्रयोगांसाठी योग्य बनवते.

मोठ्या फ्लँज अनुप्रयोगांसाठी योग्य: अतिरिक्त स्ट्रक्चरल सपोर्ट टाइप C PTFE एन्व्हलप गॅस्केटला मोठ्या व्यासाच्या फ्लँजेससाठी एक आदर्श पर्याय बनवते, विशेषत: DN350+ सिस्टीम जेथे पारंपारिक गॅस्केट डिझाइनमध्ये पुरेशी कडकपणा नसतो.

तुलना आणि निवड मार्गदर्शक

टाइप सी विरुद्ध टाइप ए विरुद्ध टाइप बी विरुद्ध मेटल जॅकेटेड वि सॉलिड पीटीएफई

द्रुत निवड मार्गदर्शक

प्राथमिक अर्ज

तांत्रिक तपशील

सी पीटीएफई लिफाफा गॅस्केट गुणधर्म टाइप करा

उपलब्ध मेटल कोर पर्याय

गुणवत्ता हमी

1. 100% व्हर्जिन PTFE राळ

स्थिर गुणवत्ता, उत्कृष्ट रासायनिक प्रतिकार आणि बॅच नंतर सातत्यपूर्ण सीलिंग कार्यप्रदर्शन बॅच सुनिश्चित करते.

2. प्रीमियम स्टेनलेस स्टील कोर

दाब आणि थर्मल सायकलिंगमध्ये उच्च शक्ती आणि विश्वासार्ह समर्थन प्रदान करण्यासाठी गंज-प्रतिरोधक 304/316 स्टेनलेस स्टीलपासून बनविलेले.

3. पूर्ण PTFE एन्कॅप्सुलेशन

मेटल इन्सर्ट पूर्णपणे सील करते, गंज धोका टाळते आणि दीर्घ सेवा आयुष्य सुनिश्चित करते.

4. नालीदार मजबुतीकरण डिझाइन

स्प्रिंग-बॅक रिकव्हरी प्रदान करते, सीलिंग फोर्स राखते आणि दबाव चढउतारांना प्रतिकार सुधारते.

5. मटेरियल ट्रेसेबिलिटी

विनंती केल्यावर साहित्य प्रमाणपत्रे आणि उत्पादन रेकॉर्ड उपलब्ध आहेत.

6. कस्टम आकार आणि जलद वितरण

मानक फ्लँज आकार आणि सानुकूल परिमाणे उपलब्ध आहेत. मानक आकार: 5-10 दिवस; सानुकूल आकार: 10-15 दिवस.

वारंवार विचारले जाणारे प्रश्न

प्रश्न: टाइप सी पीटीएफई लिफाफा गॅस्केट म्हणजे काय आणि मी ते कधी वापरावे?

A: A Type C PTFE लिफाफा गॅस्केटमध्ये PTFE जॅकेटमध्ये पूर्णपणे एन्कॅप्स्युलेटेड कोरुगेटेड स्टेनलेस स्टील मेटल इन्सर्ट असते. कोरुगेटेड मेटल कोर स्प्रिंग-बॅक रिकव्हरी, ब्लोआउट रेझिस्टन्स आणि उच्च दाब आणि थर्मल सायकलिंगमध्ये स्ट्रक्चरल अखंडता प्रदान करतो.

टाइप C वापरा जेव्हा:उच्च दाब सेवा, मोठ्या व्यासाचे फ्लँगेज (DN350+), थर्मल सायकलिंग परिस्थिती आणि अनुप्रयोग जेथे ब्लोआउट प्रतिरोध गंभीर आहे.

जेव्हा प्रकार C वापरायचा नाही:कमी-दाबाची सामान्य रासायनिक सेवा (प्रकार A अधिक किफायतशीर आहे), लहान व्यासाच्या फ्लँजेस (प्रकार A किंवा B अधिक किफायतशीर आहेत), किंवा कोणत्याही धातूच्या सामग्रीसह जास्तीत जास्त रासायनिक शुद्धता आवश्यक असलेले अनुप्रयोग (घन PTFE).

प्रश्न: सी वि मेटल जॅकेटेड गॅस्केट टाइप करा, मी कोणते निवडावे?

A: टाईप C आणि मेटल जॅकेटेड गॅस्केट दोन्हीमध्ये मेटल कोर असतात, परंतु ते भिन्न अनुप्रयोग देतात.

टाईप C (कोरुगेटेड मेटल कोर): PTFE मध्ये पूर्णपणे एन्कॅप्स्युलेट केलेले, कोणतेही उघड न केलेले धातू, रासायनिक सेवेसाठी आदर्श जेथे PTFE रासायनिक प्रतिकार आवश्यक आहे. मध्यम-उच्च दाब, थर्मल सायकलिंग आणि मोठ्या व्यासाच्या फ्लँजसाठी सर्वोत्तम.

मेटल जॅकेटेड गॅस्केट: मेटल कोअर अंशतः किंवा पूर्णतः PTFE किंवा इतर सामग्रीने झाकलेले, अत्यंत दाब क्षमता आणि उच्च-तापमान प्रतिरोध प्रदान करतात. अत्यंत दाब, उच्च तापमान (+260°C+), आणि PTFE मऊ किंवा रेंगाळतील अशा अनुप्रयोगांसाठी सर्वोत्तम.

द्रुत नियम:

रासायनिक सेवा, मध्यम-उच्च दाब, थर्मल सायकलिंग → प्रकार C.

अत्यंत दाब, अति तापमान → धातूचे जॅकेट.

प्रश्न: मर्यादा काय आहेत आणि सर्वात सामान्य चुका कोणत्या आहेत?

अ: तापमान: +200°C पर्यंत (PTFE मर्यादा).

दाब: प्रकार A/B पेक्षा जास्त, डिझाइन आणि मेटल कोर जाडीवर अवलंबून असते.

आकार: DN350 आणि वरील साठी शिफारस केलेले, नालीदार मेटल कोर मोठ्या व्यासांसाठी संरचनात्मक शक्ती प्रदान करते. पातळ-भिंतीच्या किंवा नाजूक फ्लँजसाठी शिफारस केलेली नाही, मेटल कोर कठोर आहे आणि जास्त घट्ट केल्यास नुकसान होऊ शकते.

सामान्य चुका:

(1) टॉर्क नियंत्रणाशिवाय पातळ-भिंती किंवा काचेच्या रेषेवरील फ्लँजवर टाइप सी वापरणे: कठोर धातूचा कोर नाजूक पृष्ठभाग क्रॅक करू शकतो; नियंत्रित स्थापनेसह कमी टॉर्क वापरा.

(२) ओव्हर-टाइटनिंग: मेटल कोर सीलिंग फोर्स प्रदान करते; अत्याधिक कम्प्रेशन PTFE जॅकेटचे नुकसान करते.

(३) चुकीची आकार निवड: DN350+ साठी प्रकार C ची शिफारस केली जाते; लहान आकारांसाठी, A किंवा B प्रकार अधिक किफायतशीर असू शकतात.
