PTFE लिफाफा गॅस्केट टाइप करा

Taifno टाईप A PTFE एन्व्हलप गॅस्केटचा निर्माता आणि पुरवठादार आहे, तो घन PTFE साठी एक किफायतशीर पर्याय आहे, बाह्य जॅकेटचा व्यापक रासायनिक प्रतिकार (pH 0-14, ऍसिडस्, अल्कली आणि सॉल्व्हेंट्स विरुद्ध) एक लवचिक फिलर कोरसह एकत्रित करतो जे पुन्हा संकुचित करते आणि पुन्हा संकुचित करते. हे डिझाइन कमी-ते-मध्यम दाब रासायनिक सेवेमध्ये विश्वसनीय सीलिंग कार्यप्रदर्शन राखून सामग्रीची किंमत कमी करते.

चौकशी पाठवा

उत्पादन वर्णन

तुम्ही उच्च दर्जाचे टाइप A PTFE एन्व्हलप गॅस्केट शोधत असाल, तर तुम्ही Taifno ला तुमचा पुरवठादार आणि दीर्घकालीन भागीदार म्हणून निवडू शकता. या उत्पादनामध्ये PTFE जॅकेटमध्ये गुंडाळलेला एक मऊ फिलर कोर आहे ज्यामध्ये बाहेरील काठावरुन आतील बोअरपर्यंत कापलेले आहे. DN500 पर्यंत आकारात उपलब्ध. गॅस्केट फॅक्टर m=2.5, किमान बसण्याचा ताण y=20 MPa.

Type A PTFE Envelope Gasket

PTFE लिफाफा गॅस्केट टाइप म्हणजे काय?

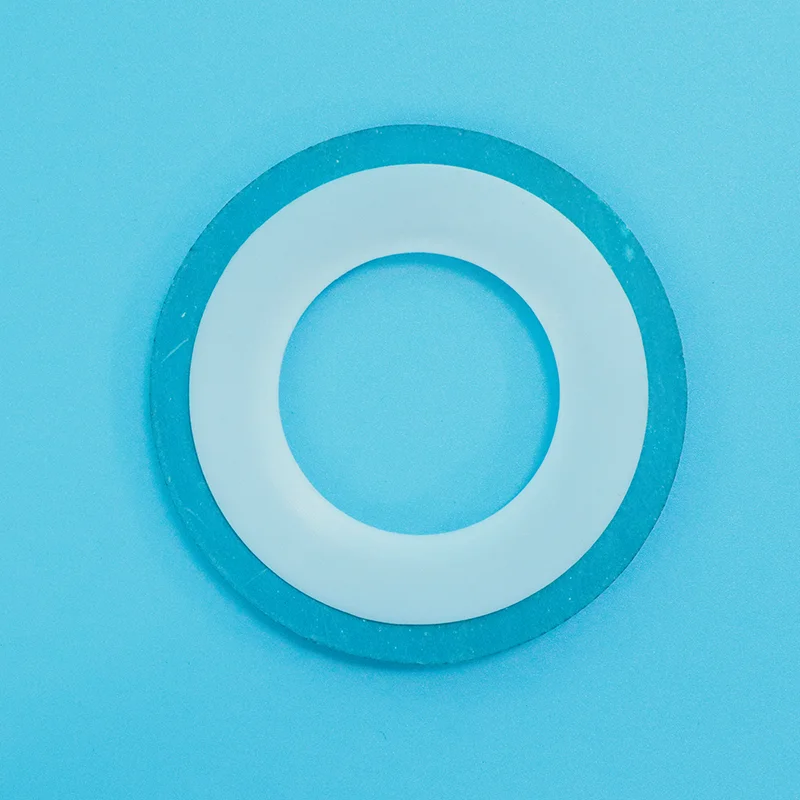

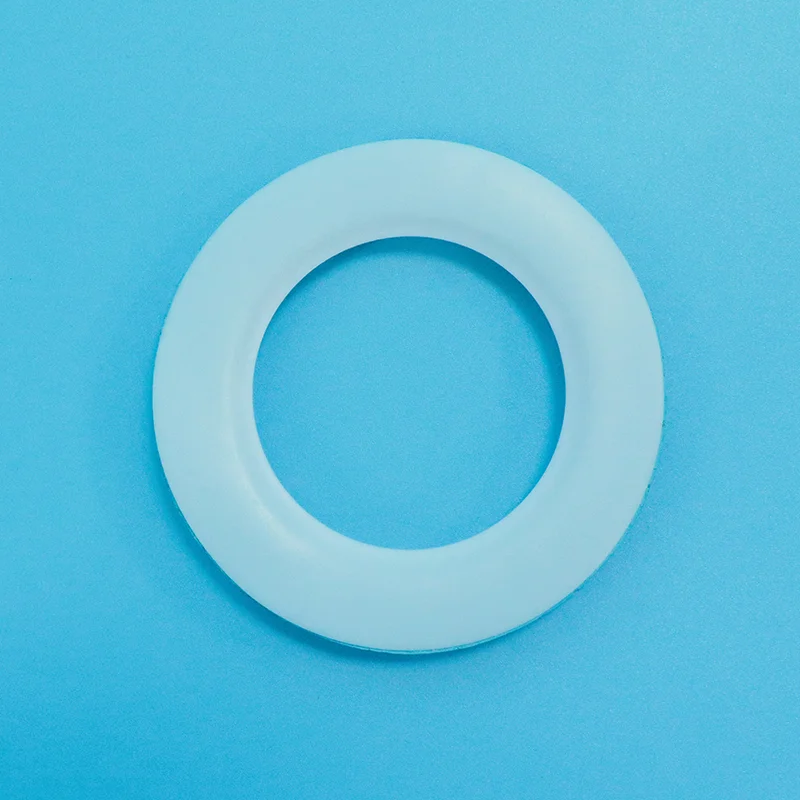

एक प्रकार A PTFE लिफाफा गॅस्केटमध्ये PTFE बाह्य जाकीट असते ज्यामध्ये आत मऊ फिलर कोर असतो. PTFE जाकीट बाहेरील काठापासून आतील बोअरपर्यंत चिरले जाते, ज्यामुळे फिलर कोर घालता येतो.

रचना:

PTFE जॅकेट: PTFE शीट किंवा टयूबिंगपासून बनवलेले (सामान्यत: 0.8-1.0 मिमी जाड), बाहेरील काठावरुन आतील बोअरपासून अंदाजे 1.5-2 मिमी पर्यंत स्लिट केलेले

फिलर कोर: अधातू नसलेली सामग्री जसे की एस्बेस्टोस-मुक्त रबर शीट, संकुचित फायबर किंवा ग्रेफाइट संमिश्र शीट

बांधकाम टाइप करा: स्लिट डिझाइन फिलर कोर घालणे सोपे करते — उत्पादनाची जटिलता आणि खर्च कमी करते

मुख्य वैशिष्ट्ये:

PTFE जॅकेट: सार्वत्रिक रासायनिक प्रतिकार (pH 0-14), नॉन-स्टिक पृष्ठभाग प्रदान करते आणि रासायनिक हल्ल्यापासून फिलर कोरचे संरक्षण करते

फिलर कोर: कॉम्प्रेसिबिलिटी, लवचिकता आणि फ्लँज अनियमिततेशी जुळवून घेण्याची क्षमता प्रदान करते

किफायतशीर: प्रकार B किंवा C पेक्षा कमी उत्पादन खर्च — सामान्य रासायनिक सेवेसाठी किफायतशीर

तुलना आणि निवड मार्गदर्शक

टाइप ए वि टाइप बी विरुद्ध टाइप सी वि सॉलिड पीटीएफई

वैशिष्ट्य	A प्रकार (स्लिट)	प्रकार बी (मशीन केलेले)	प्रकार C (पन्हळी धातू)	घन PTFE
बांधकाम	बाहेरील काठावरुन स्लिट	मशीन केलेले चौरस क्रॉस-सेक्शन	नालीदार धातू घाला	एक-तुकडा घन PTFE
फिलर	मऊ नॉन-मेटलिक	मऊ नॉन-मेटलिक	धातू (304/316 SS)	काहीही नाही
दबाव मर्यादा	4.0 MPa पर्यंत	उच्च	सर्वोच्च	उच्च
रासायनिक प्रतिकार	★★★★☆	★★★★★	★★★★☆	★★★★★
खर्च	$ — सर्वात किफायतशीर	$$	$$$	$$$
साठी सर्वोत्तम	कमी दाब, सामान्य रासायनिक सेवा	मध्यम-उच्च दाब, गंभीर सेवा	उच्च दाब, थर्मल सायकलिंग	जास्तीत जास्त रासायनिक प्रतिकार
मुख्य फायदा	किफायतशीर	उत्तम सीलिंग अखंडता	ब्लोआउट प्रतिकार, स्प्रिंग-बॅक	अंतिम रासायनिक शुद्धता

द्रुत निवड मार्गदर्शक

तुमचा अर्ज असल्यास...	निवडा...	का
कमी-दाब संक्षारक सेवा, सामान्य रसायने, किमतीची जाणीव	A टाइप करा	आर्थिक, चांगला रासायनिक प्रतिकार
मध्यम-उच्च दाब, गंभीर रसायने	बी टाइप करा	उत्तम सीलिंग अखंडता
उच्च दाब, थर्मल सायकलिंग, ब्लोआउट धोका	C टाइप करा	मेटल कोर स्प्रिंग-बॅक प्रदान करते
अंतिम रासायनिक प्रतिकार, उच्च शुद्धता	घन PTFE	फिलर कोर नाही, प्रवेशाचा धोका नाही

प्राथमिक अर्ज

उद्योग	अर्ज	ए का टाइप करा
रासायनिक प्रक्रिया	पाईप फ्लँज, पंप कनेक्शन — ऍसिड, सॉल्व्हेंट्स, कॉस्टिक्स	रासायनिक प्रतिकार + खर्च-प्रभावी
फार्मास्युटिकल	निर्जंतुकीकरण प्रक्रिया उपकरणे	PTFE जॅकेट दूषित होण्यास प्रतिबंध करते
अन्न आणि पेय	स्वच्छताविषयक कनेक्शन	PTFE FDA-अनुरूप, नॉन-स्टिक आहे
तेल आणि वायू	कमी-दाब संक्षारक रेषा	गंज प्रतिकार

Factory Factory Factory Factory

तांत्रिक तपशील

PTFE लिफाफा गॅस्केट गुणधर्म टाइप करा

पॅरामीटर	मूल्य
तापमान श्रेणी	+200°C पर्यंत
दबाव मर्यादा	4.0 MPa पर्यंत (40 बार)
pH श्रेणी	0-14 - सार्वत्रिक रासायनिक प्रतिकार
PTFE जाकीट जाडी	0.8-1.0 मिमी
गॅस्केट फॅक्टर (m)	2.5
बसण्याचा किमान ताण (y)	20 MPa
आकार श्रेणी	DN500 पर्यंत (शिफारस केलेले)
साहित्य	PTFE जॅकेट + नॉन-मेटलिक फिलर कोर

उपलब्ध आकार

फ्लँज मानक	आकार श्रेणी (DN)	नोट्स
DIN/EN/JIS	DN25 — DN500	स्टॉकमध्ये मानक आकार
ASME/ANSI	1" - 20"	स्टॉकमध्ये मानक आकार
सानुकूल आकार	विनंतीवर उपलब्ध	विशेष परिमाण उपलब्ध

गुणवत्ता हमी

100% व्हर्जिन PTFE राळ — सातत्यपूर्ण गुणवत्ता, बॅच नंतर बॅच

संपूर्ण ट्रेसिबिलिटी — विनंती केल्यावर उपलब्ध साहित्य प्रमाणपत्रे

एकाधिक फिलर पर्याय — एस्बेस्टोस-मुक्त रबर, कॉम्प्रेस्ड फायबर, ग्रेफाइट संमिश्र

सानुकूल आकार — मानक फ्लँज आकार आणि सानुकूल परिमाणांमध्ये उपलब्ध

लीड टाइम — स्टॉकमधील मानक आकार (24-48 तास); सानुकूल आकार 5-10 दिवस

Test Test Test Test

वारंवार विचारले जाणारे प्रश्न

प्रश्न: मी टाइप ए पीटीएफई लिफाफा गॅस्केट कधी वापरावे?

A: A Type A PTFE लिफाफा गॅस्केटमध्ये एक PTFE जॅकेट असते ज्यामध्ये बाहेरील काठापासून आतील बोअरपर्यंत एक स्लिट कापलेला असतो, ज्यामध्ये आत एक मऊ फिलर कोर घातला जातो. PTFE जॅकेट सार्वत्रिक रासायनिक प्रतिकार (pH 0-14) प्रदान करते, तर फिलर कोर संकुचितता आणि लवचिकता प्रदान करते.

तेव्हा टाइप A वापरा: कमी-ते-मध्यम दाब संक्षारक सेवेसाठी (4.0 MPa पर्यंत) तुम्हाला रासायनिक प्रतिकार आवश्यक आहे आणि किंमत विचारात घेतली जाते.

जेव्हा टाइप A वापरायचे नाही: उच्च-दाब किंवा गंभीर सेवा जेथे सीलिंग अखंडता सर्वोपरि आहे, प्रकार B किंवा C विचारात घ्या.

खर्चाची तुलना: टाईप A ची किंमत समान आकाराच्या घन PTFE गॅस्केटपेक्षा 30-50% कमी आहे, ज्यामुळे ते सामान्य रासायनिक सेवेसाठी पसंतीचे पर्याय बनते.

प्रश्न: टाइप ए विरुद्ध टाइप बी विरुद्ध टाइप सी, मी कोणता निवडावा?

A: टाइप A (स्लिट) सर्वात किफायतशीर, कमी दाबाच्या सामान्य रासायनिक सेवेसाठी सर्वोत्तम आहे.

Type B (मशीन केलेले) पूर्ण PTFE लिफाफा आणि स्लिट न करता उत्तम सीलिंग अखंडता देते, मध्यम-उच्च दाब गंभीर सेवेसाठी सर्वोत्तम.

प्रकार C (पन्हळी धातू) उच्च दाब रेटिंग आणि ब्लोआउट प्रतिरोध प्रदान करते, उच्च दाब आणि थर्मल सायकलिंगसाठी सर्वोत्तम.

द्रुत नियम:

4.0 MPa पर्यंत, सामान्य रसायने → प्रकार A.

उच्च दाब, गंभीर सेवा → प्रकार बी.

उच्च दाब, थर्मल सायकलिंग, ब्लोआउट धोका → प्रकार सी.

आकाराची टीप: DN500 पर्यंत शिफारस केलेले A टाइप करा; मोठ्या व्यासासाठी, प्रकार C ला प्राधान्य दिले जाते.

प्रश्न: टाइप A लिफाफा गॅस्केटच्या मर्यादा काय आहेत आणि सर्वात सामान्य चुका कोणत्या आहेत?

अ: तापमान: +200°C पर्यंत.

दाब: 4.0 MPa (40 बार) पर्यंत.

रासायनिक: pH 0-14 सार्वत्रिक प्रतिकार, उच्च तापमानात वितळलेल्या अल्कली धातू किंवा मूलभूत फ्लोरिनशी सुसंगत नाही.

तीन सामान्य चुका:

(1) उच्च-दाब सेवेमध्ये टाइप A वापरणे: 4.0 MPa पेक्षा जास्त, गॅस्केट विकृत किंवा निकामी होऊ शकते; टाइप बी किंवा सी वापरा.

(२) ओव्हर-टाइटनिंग: जास्त कॉम्प्रेशन स्लिटवर असलेल्या PTFE जॅकेटला नुकसान पोहोचवू शकते, फिलर कोअर रासायनिक हल्ल्यात उघड होऊ शकते.

(३) पीटीएफईमध्ये झिरपणाऱ्या माध्यमांसह ॲप्लिकेशन्समध्ये वापरणे: काही रसायने (नायट्रिक ऍसिड, क्लोरीन, इथिलीन ऑक्साइड) कालांतराने PTFE मध्ये झिरपू शकतात आणि फिलर कोरवर हल्ला करू शकतात. या सेवांसाठी, गॅस्केट नियमितपणे बदला किंवा घन PTFE गॅस्केट वापरा.
