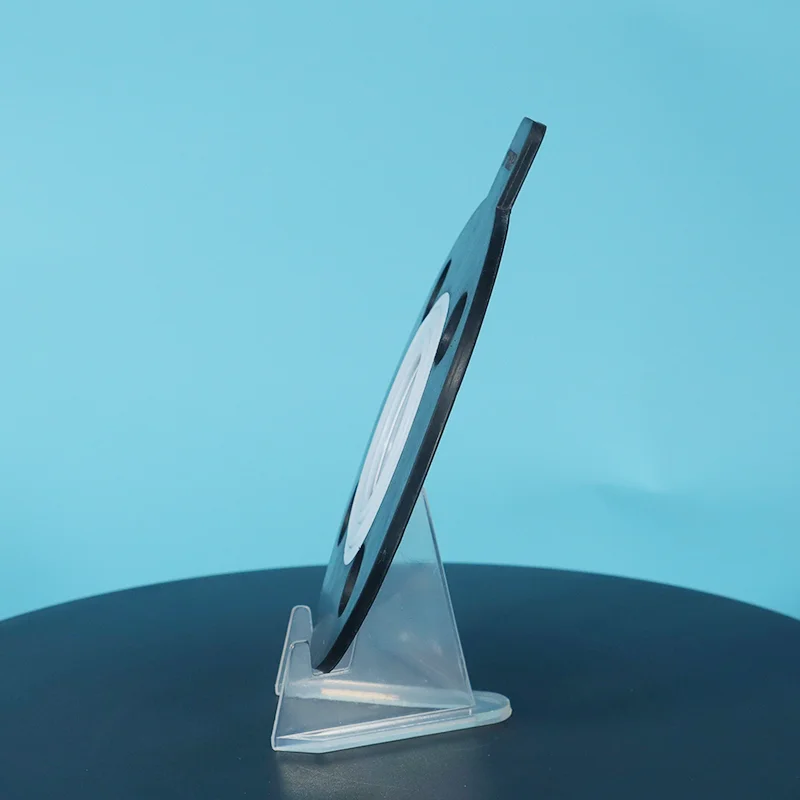

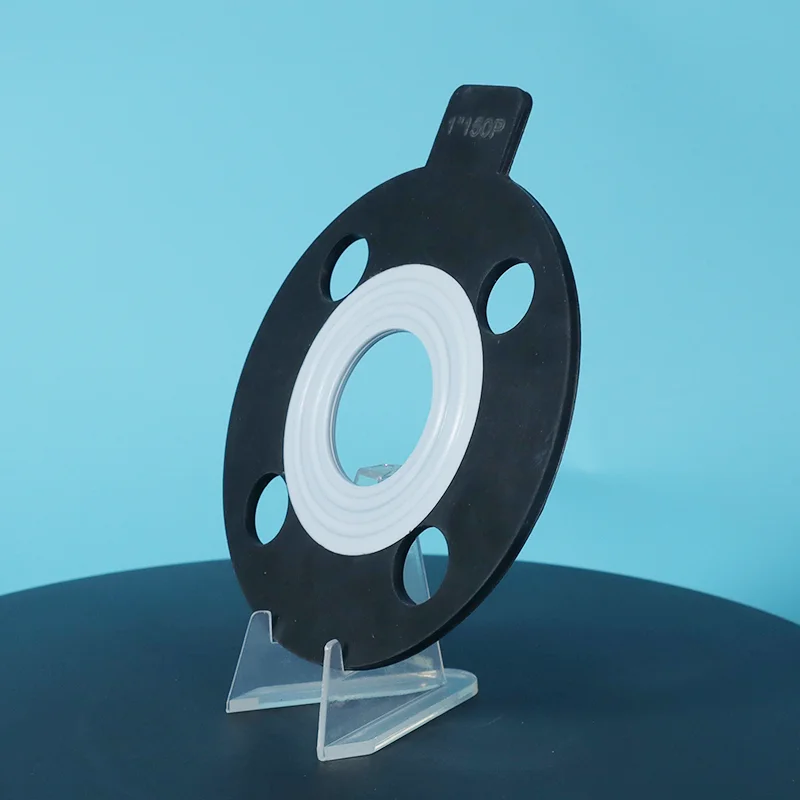

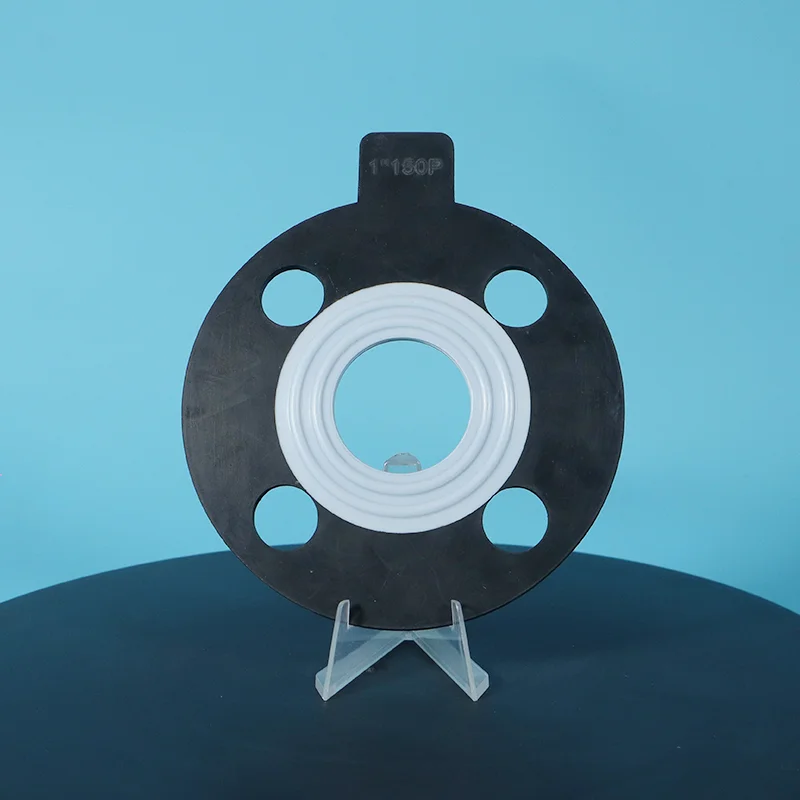

वॉटरमार्क लाइनसह PTFE लिफाफा रबर गॅस्केट

वॉटरमार्क लाइनसह PTFE लिफाफा रबर गॅस्केट हा एक रबर कोर आहे जो PTFE मध्ये पूर्णपणे अंतर्भूत असतो, ज्यामध्ये सीलिंग चेहऱ्यावर वॉटर रिपल (सेरेटेड) पॅटर्न असतो. PTFE कोटिंग सार्वत्रिक रासायनिक प्रतिकार (pH 0-14) प्रदान करते. पाण्याची लहरी पृष्ठभाग ही मुख्य गोष्ट आहे, ती कमी टॉर्कवर विश्वासार्ह सील प्रदान करते, काचेच्या रेषेवरील आणि प्लास्टिकच्या फ्लँजवर फ्लँजचे नुकसान टाळते.

तुमचा फ्लँज आकार, मीडिया आणि तापमान Taifno ला पाठवा, आम्ही सानुकूलित उपाय आणि फॅक्टरी थेट किमती देऊ शकतो.

वॉटरमार्क लाइनसह पीटीएफई लिफाफा रबर गॅस्केट काय आहे?

पीटीएफई रबर-कोटेड गॅस्केट एक संमिश्र सीलिंग गॅस्केट आहे ज्यामध्ये सीलिंग पृष्ठभागावर वॉटर रिपल (सेरेटेड) पॅटर्नसह पीटीएफई कोटिंगमध्ये पूर्णपणे एन्कॅप्स्युलेट केलेला रबर कोर असतो. हे डिझाइन पीटीएफईच्या रासायनिक प्रतिकारासह रबरची संकुचितता आणि सेरेटेड पृष्ठभागाच्या पॅटर्नची सीलिंग पकड एकत्र करते.

रचना:

रबर कोर: असमान फ्लँजला संकुचितता, पुनर्प्राप्ती आणि अनुरूपता प्रदान करते

PTFE कोटिंग: सार्वत्रिक रासायनिक प्रतिकार (pH 0-14), नॉन-स्टिक पृष्ठभाग प्रदान करते आणि मीडिया दूषित होण्यास प्रतिबंध करते

वॉटर रिपल पृष्ठभाग: सीलिंग चेहऱ्यावरील सेरेटेड पॅटर्न कमी बोल्ट टॉर्क अंतर्गत एक विश्वासार्ह सीलिंग पकड प्रदान करते — घसरणे प्रतिबंधित करते आणि बोल्ट लोड आवश्यकता कमी करते

मुख्य वैशिष्ट्ये:

कमी टॉर्क सीलिंग: पाण्याच्या तरंगाची पृष्ठभाग गुळगुळीत PTFE पेक्षा कमी बोल्ट लोडसह फ्लँज चेहरा पकडते, नाजूक फ्लँजचे संरक्षण करते

फ्लँज-फ्रेंडली: सॉफ्ट रबर कोर आणि पीटीएफई कोटिंग काचेच्या रेषेत, प्लास्टिक आणि एफआरपी फ्लँजचे संरक्षण करतात

रासायनिक प्रतिकार: PTFE कोटिंग pH 0-14 प्रतिरोध प्रदान करते, रासायनिक हल्ल्यापासून रबर कोरचे संरक्षण करते

संकुचितता: रबर कोर फ्लँज अनियमितता भरतो आणि बोल्ट विश्रांतीची भरपाई करतो

तुलना आणि निवड मार्गदर्शक

पीटीएफई रबर-कोटेड वि विस्तारित पीटीएफई वि सॉलिड पीटीएफई वि लिफाफा गॅस्केट

द्रुत निवड मार्गदर्शक

उपलब्ध रबर कोर पर्याय

प्राथमिक अर्ज

तांत्रिक तपशील

PTFE रबर-लेपित गॅस्केट गुणधर्म

गुणवत्ता हमी

100% व्हर्जिन PTFE राळ — सातत्यपूर्ण गुणवत्ता, बॅच नंतर बॅच

प्रीमियम रबर कोअर — पूर्ण शोधण्यायोग्यतेसह उच्च-गुणवत्तेचे इलास्टोमर्स

पूर्ण एन्कॅप्सुलेशन — PTFE पूर्णपणे रबर कोर कव्हर करते — उघडलेले रबर नाही

FDA-अनुरूप ग्रेड उपलब्ध — EPDM आणि सिलिकॉन ग्रेड FDA आवश्यकता पूर्ण करतात

संपूर्ण ट्रेसिबिलिटी — विनंती केल्यावर उपलब्ध साहित्य प्रमाणपत्रे

सानुकूल आकार — मानक फ्लँज आकार आणि सानुकूल परिमाणांमध्ये उपलब्ध

लीड टाइम — मानक आकार 5-10 दिवस; सानुकूल आकार 10-15 दिवस

केस स्टडी

झेजियांगमधील एका कीटकनाशक उत्पादन कारखान्यात, काचेच्या रेषेतील अणुभट्टीला -0.09MPa व्हॅक्यूम आणि 0.8MPa नायट्रोजन दाब दरम्यान दैनंदिन दाब सायकलिंगसह रासायनिक प्रक्रिया परिस्थितीची मागणी करण्यात आली.

वारंवार व्हॅक्यूम आणि पॉझिटिव्ह-प्रेशर चढ-उतारांमुळे, मूळ गॅस्केटला अपुरी रिकव्हरी आणि सीलिंग स्ट्रेस रिलेक्सेशनचा सामना करावा लागला, परिणामी सीलिंग अपयश आणि गळतीच्या समस्यांमुळे सतत उत्पादनावर परिणाम झाला.

रासायनिक प्रतिकार, कम्प्रेशन रिकव्हरी आणि डायनॅमिक सीलिंग कार्यप्रदर्शनासाठी आवश्यकता पूर्ण करण्यासाठी, सेरेटेड सीलिंग पृष्ठभागासह रबर-कोर पीटीएफई एन्कॅप्स्युलेटेड गॅस्केट बदलण्याचे उपाय म्हणून स्थापित केले गेले. PTFE बाह्य थर संक्षारक रसायनांना उत्कृष्ट प्रतिकार प्रदान करते, तर रबर कोर उत्कृष्ट लवचिकता आणि कॉम्प्रेशन नुकसान भरपाई देते, ज्यामुळे गॅस्केट वारंवार व्हॅक्यूम आणि दाब बदलांना सामावून घेते.

बदलीनंतर, अणुभट्टी 1 वर्षांहून अधिक काळ लीकेज किंवा सीलिंग अयशस्वी झाल्याशिवाय विश्वसनीयरित्या कार्यरत आहे, ज्यामुळे उपकरणांची स्थिरता आणि ऑपरेशनल विश्वासार्हता लक्षणीयरीत्या सुधारली आहे.

वारंवार विचारले जाणारे प्रश्न

प्रश्न: वॉटरमार्क लाइनसह पीटीएफई लिफाफा रबर गॅस्केट म्हणजे काय आणि मी ते कधी वापरावे?

उ: पीटीएफई रबर-लेपित गॅस्केटमध्ये सीलिंग चेहऱ्यावर पाण्याच्या रिपल (सेरेटेड) पृष्ठभागाच्या पॅटर्नसह PTFE कोटिंगमध्ये पूर्णपणे एन्कॅप्स्युलेट केलेला रबर कोर असतो. रबर कोर कॉम्प्रेसिबिलिटी आणि रिकव्हरी प्रदान करते, असमान फ्लँजेसच्या अनुरूप आणि बोल्ट विश्रांतीची भरपाई करते.

PTFE कोटिंग रासायनिक प्रतिकार प्रदान करते आणि मीडिया दूषित होण्यापासून प्रतिबंधित करते. वॉटर रिपल पृष्ठभाग कमी बोल्ट टॉर्क अंतर्गत एक विश्वासार्ह सीलिंग पकड प्रदान करते.

तेव्हा वापरा: काचेच्या रेषेतील फ्लॅन्जेस, प्लॅस्टिक फ्लँजेस, एफआरपी फ्लँजेस, कमी टॉर्क सीलिंग आवश्यक, असमान किंवा खराब झालेले फ्लँज पृष्ठभाग, रासायनिक प्रतिरोधकता आणि संकुचितता दोन्ही आवश्यक असलेले अनुप्रयोग.

जेव्हा ते वापरायचे नाही: +200°C पेक्षा जास्त तापमान (विस्तारित PTFE किंवा मेटल जॅकेट वापरा), ज्या अनुप्रयोगांमध्ये रबर कोर मीडियाशी सुसंगत नाही (रासायनिक सुसंगतता सत्यापित करा), किंवा उच्च-दाब सेवा ज्यांना अत्यंत ब्लोआउट प्रतिरोध आवश्यक आहे.

प्रश्न: पीटीएफई रबर-लेपित वि विस्तारित पीटीएफई, मी काचेच्या रेषा असलेल्या फ्लँजसाठी कोणते निवडावे?

उ: दोन्ही काचेच्या रेषा असलेल्या फ्लँजसाठी उत्कृष्ट आहेत, परंतु ते भिन्न प्राधान्य देतात.

PTFE रबर-लेपित: रबर कोर जास्तीत जास्त संकुचितता आणि पुनर्प्राप्ती प्रदान करते. वॉटर रिपल पृष्ठभाग सर्वात कमी टॉर्कवर सीलिंग पकड प्रदान करते. PTFE कोटिंग रासायनिक प्रतिकार प्रदान करते.

सर्वोत्तम केव्हा: तुम्हाला जास्तीत जास्त फ्लँज संरक्षण, शक्य तितके कमी टॉर्क आणि रबर कोर मटेरियल तुमच्या मीडियाशी सुसंगत असणे आवश्यक आहे.

विस्तारित PTFE (ePTFE): शुद्ध PTFE, रबर कोर नाही. फ्लँज अनियमिततांशी सुसंगत. उत्कृष्ट रासायनिक प्रतिकार आणि तापमान श्रेणी.

सर्वोत्तम केव्हा: तुमचा मीडिया कोणत्याही रबर कोरशी सुसंगत नाही, तुम्हाला FDA/USP अनुपालनाची आवश्यकता आहे किंवा तुम्हाला व्यापक रासायनिक सुसंगतता आवश्यक आहे.

द्रुत नियम:

सर्वात कमी टॉर्क + रबर सुसंगतता → PTFE रबर-लेपित.

रासायनिक सुसंगतता + FDA अनुपालन → ePTFE.

प्रश्न: मर्यादा काय आहेत — आणि सर्वात सामान्य चुका कोणत्या आहेत?

अ: तापमान: -180°C ते +200°C (रबर कोरवर अवलंबून).

रासायनिक: pH 0-14, PTFE कोटिंग सार्वत्रिक प्रतिकार प्रदान करते, परंतु रबर कोरला रासायनिक मर्यादा आहेत.

दाब: मेटल कोर गॅस्केटपेक्षा कमी, अत्यंत उच्च दाबासाठी नाही.

तीन सामान्य चुका:

(1) मीडियासाठी चुकीचा रबर कोर वापरणे: PTFE कोटिंग रबर कोरचे संरक्षण करते परंतु PTFE खराब झाल्यास, रबर कोर मीडियाशी सुसंगत असणे आवश्यक आहे.

(२) ओव्हर-टाइटनिंग: रबर कोर मऊ आहे; जास्त कॉम्प्रेशन PTFE कोटिंग खराब करू शकते; नियंत्रित स्थापनेसह कमी टॉर्क वापरा.

(३) तापमान मर्यादा ओलांडणे: रबर कोर तापमान मर्यादा PTFE कोटिंगपेक्षा कमी आहे; एकूण गॅस्केट मर्यादा रबर कोरद्वारे सेट केली जाते, PTFE नाही.
