तुम्ही पीटीएफई गॅस्केटचा विश्वासार्ह निर्माता आणि पुरवठादार शोधत असाल तर,तायफ्नोCE आणि FDA मानकांची पूर्तता करणारे OEM कस्टमायझेशन सोल्यूशन्स ऑफर करते. उत्पादने फ्लँगेड कनेक्शनमध्ये घट्ट सील तयार करतात, पाइपिंग सिस्टम आणि उपकरणांमध्ये द्रव किंवा वायू गळती रोखतात.
PTFE gaskets PTFE रेझिनपासून कॉम्प्रेशन मोल्डिंग किंवा स्किव्हिंगद्वारे तयार केलेले सीलिंग घटक आहेत, नंतर अचूक कटिंग किंवा गॅस्केट आकारात मुद्रांकित केले जातात.
समस्या ते सोडवतात: रबर गॅस्केट रसायनांमध्ये फुगतात. मेटल gaskets corrode. ग्रेफाइट गॅस्केट ऑक्सिडाइझ करतात. PTFE सार्वत्रिक रासायनिक प्रतिकार (pH 0-14), विस्तृत तापमान श्रेणी (-200°C ते +260°C), आणि कोणत्याही घन पदार्थाच्या घर्षणाचा सर्वात कमी गुणांक - PTFE गॅस्केटला रासायनिक, औषधी, अन्न आणि सेमीकंडक्टर उद्योगांसाठी पसंतीचे सीलिंग सोल्यूशन देते.
चुकीची निवड करण्याची किंमत: ऍसिड सेवेतील रबर गॅस्केट आठवड्यांत अयशस्वी होते, ज्यामुळे गळती, डाउनटाइम, उत्पादनाचे नुकसान आणि सुरक्षितता धोके निर्माण होतात. संक्षारक सेवेतील मेटल गॅस्केटची किंमत जास्त असते आणि जास्त टॉर्क आवश्यक असतो. ऑक्सिडायझिंग सर्व्हिसमध्ये ग्रेफाइट गॅस्केट खराब होते. PTFE gaskets हे धोके दूर करतात - जवळजवळ प्रत्येक रासायनिक सेवेसाठी एक सामग्री.
|
पॅरामीटर |
वर्णन |
|
साहित्य |
100% शुद्ध PTFE, कोणतेही फिलर नाही, रीग्राइंड नाही |
|
तापमान |
-180°C ते +200°C |
|
घनता |
2.10-2.30 g/cm³ |
|
प्रमुख वैशिष्ट्ये |
सार्वत्रिक रासायनिक प्रतिकार (pH 0-14), सर्वात कमी घर्षण, FDA अनुरूप |
|
साठी सर्वोत्तम |
स्वच्छ रसायने, अन्न आणि पेये, फार्मास्युटिकल, ऍसिडस्, सॉल्व्हेंट्स, उच्च-शुद्धता अनुप्रयोग |
|
केमिकल सेवेतील सेवा जीवन |
2-3 वर्षे |
|
मर्यादा |
मऊ - खराब रेंगाळणे प्रतिकार, सतत लोड अंतर्गत विकृत |
|
रंग |
पांढरा |
|
पॅरामीटर |
वर्णन |
|
फिलर्स |
15-25% ग्लास फायबर |
|
तापमान |
-180°C ते +200°C |
|
तन्य शक्ती |
≥25 MPa |
|
प्रमुख वैशिष्ट्ये |
अपघर्षक सेवेमध्ये 3-5x जास्त आयुष्य, यांत्रिक शक्ती वाढणे, सुधारित पोशाख प्रतिकार |
|
साठी सर्वोत्तम |
अपघर्षक माध्यम, स्लरी, उच्च दाब, झडप जागा, उच्च भार |
|
मर्यादा |
हायड्रोफ्लोरिक ऍसिड (HF) किंवा मजबूत अल्कली साठी नाही |
|
रंग |
ऑफ-व्हाइट, हलका राखाडी |
|
पॅरामीटर |
वर्णन |
|
फिलर्स |
सिलिकॉन डायऑक्साइड (SiO₂) |
|
तापमान |
-180°C ते +200°C |
|
प्रमुख वैशिष्ट्ये |
उत्कृष्ट रेंगाळण्याची क्षमता, उच्च यांत्रिक शक्ती, चांगली बोल्ट टॉर्क धारणा, कमी पारगम्यता |
|
साठी सर्वोत्तम |
मजबूत ऍसिडस् (HF वगळता), सॉल्व्हेंट्स, हायड्रोकार्बन्स, क्लोरीन सेवा, रासायनिक प्रक्रिया |
|
मर्यादा |
HF किंवा मजबूत अल्कलीशी सुसंगत नाही |
|
रंग |
फेन, केशरी |
|
पॅरामीटर |
वर्णन |
|
फिलर्स |
बेरियम सल्फेट (BaSO₄) |
|
तापमान |
-180°C ते +200°C |
|
घनता |
2.9-3.0 g/cm³ — भरलेल्या श्रेणींमध्ये सर्वोच्च |
|
प्रमुख वैशिष्ट्ये |
उच्चतम घनता, उत्कृष्ट रेंगाळण्याची क्षमता, उत्कृष्ट कॉस्टिक प्रतिरोध, उच्च यांत्रिक शक्ती |
|
साठी सर्वोत्तम |
मजबूत कॉस्टिक्स (NaOH, KOH), क्लोरीन सेवा, हायड्रोफ्लोरिक ऍसिड (HF), आक्रमक रसायने |
|
मर्यादा |
वितळलेल्या अल्कली धातू किंवा फ्लोरिन वायूसाठी नाही |
|
रंग |
पांढरा, तपकिरी |
|

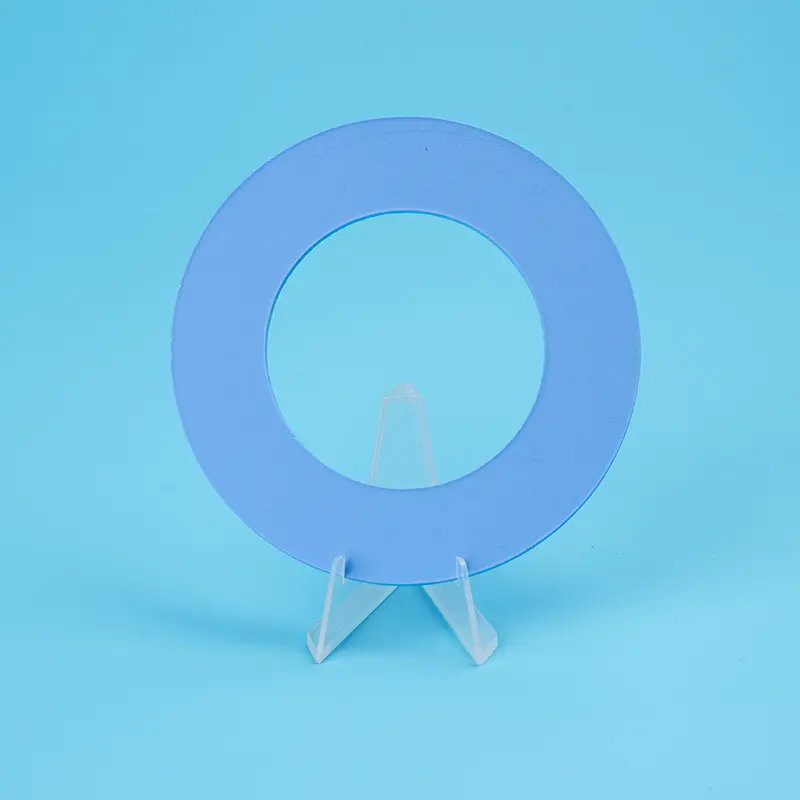

पॅरामीटर |
वर्णन |
|
फिलर्स |
पोकळ काचेचे सूक्ष्म क्षेत्र |
|
तापमान |
-180°C ते +200°C |
|
पुनर्प्राप्ती |
≥32% (काही ग्रेडमध्ये 55.8% पर्यंत) |
|
प्रमुख वैशिष्ट्ये |
कमी घनता, उत्कृष्ट संकुचितता आणि अनुकूलता, नाजूक फ्लँजेस, कमी टॉर्क सीलिंगचे संरक्षण करते |
|
साठी सर्वोत्तम |
काचेच्या रेषा असलेले फ्लँज, नाजूक फ्लँज, कमी टॉर्क सीलिंग, कॉस्टिक, मजबूत ऍसिड |
|
मर्यादा |
HF शी सुसंगत नाही |
|
रंग |
निळा, पांढरा |
|
पॅरामीटर |
वर्णन |
|
साहित्य |
सूक्ष्म-सच्छिद्र संरचनेसह 100% विस्तारित PTFE |
|
तापमान |
-196°C ते +200°C |
|
संकुचितता |
~38% |
|
पुनर्प्राप्ती |
~१४% |
|
प्रमुख वैशिष्ट्ये |
खडबडीत पृष्ठभागांसाठी उत्कृष्ट अनुरूपता, थंड प्रवाह नाही, कमी टॉर्क सीलिंग, FDA अनुरूप |
|
साठी सर्वोत्तम |
खराब झालेले किंवा अनियमित फ्लॅन्जेस, काचेच्या रेषा असलेले फ्लॅन्जेस, कमी टॉर्क ऍप्लिकेशन्स, फूड/फार्मा |
|
मर्यादा |
भरलेल्या ग्रेडपेक्षा कमी दाब रेटिंग |
|
रंग |
पांढरा |
|
प्रकार |
बांधकाम |
साठी सर्वोत्तम |
दाब |
|
V-प्रकार (स्लिट) |
PTFE जाकीट बाहेरील काठावरुन आतल्या बोअरपर्यंत स्लिट, सॉफ्ट फिलर घातला |
कमी दाब, सामान्य रसायन, DN15-DN500 |
4.0 MPa पर्यंत |
|
एल-प्रकार (मशीन) |
स्क्वेअर क्रॉस-सेक्शन, मशीन केलेले, स्लिट नाही |
मध्यम-उच्च दाब, गंभीर सेवा |
5.0 MPa पर्यंत |
|
U-प्रकार (फोल्डिंग) |
PTFE टेप दुमडलेला आणि उष्णता-सीलबंद, मोठ्या व्यासाचा |
मोठ्या व्यासाचे फ्लँज (DN350+), उच्च विश्वसनीयता |
सर्वोच्च |
फिलर पर्याय: लवचिक ग्रेफाइट, कॉम्प्रेस्ड एस्बेस्टोस-फ्री (CAF) फायबर, रबर (EPDM, Viton), ग्लास फायबर
|
वैशिष्ट्य |
व्हर्जिन PTFE |
ग्लास भरलेला |
सिलिका भरलेले |
बेरियम सल्फेट |
ePTFE |
|
रासायनिक प्रतिकार |
★★★★★ pH 0-14 |
★★★★☆ HF/alkali साठी नाही |
★★★★☆ HF/alkali साठी नाही |
★★★★☆ वितळलेल्या धातूंसाठी नाही |
★★★★★ pH 0-14 |
|
रांगणे प्रतिकार |
★★☆☆☆ |
★★★★☆ |
★★★★★ |
★★★★★ |
★★★★☆ |
|
प्रतिरोधक पोशाख |
★★☆☆☆ |
★★★★★ |
★★★★☆ |
★★★★☆ |
★★★☆☆ |
|
अनुरूपता |
★★☆☆☆ |
★★☆☆☆ |
★★★☆☆ |
★★★☆☆ |
★★★★★ |
|
FDA अनुरूप |
✅ होय |
❌ नाही |
❌ नाही |
✅ होय |
✅ होय |
|
खर्च (प्रारंभिक) |
$ |
$$ |
$$ |
$$$ |
$$$ |
|
डिमांडिंग सेवेमध्ये सेवा जीवन |
6-12 महिने |
3-5 वर्षे |
3-5 वर्षे |
3-5 वर्षे |
2-3 वर्षे |
|
साठी सर्वोत्तम |
शुद्धता, स्वच्छ रसायने |
abrasives, उच्च दाब |
ऍसिडस्, सॉल्व्हेंट्स, क्लोरीन |
कॉस्टिक्स, एचएफ |
खराब झालेले flanges, कमी टॉर्क |
|
जर तुमची सेवा असेल तर... |
निवडा... |
का |
ROI |
|
स्वच्छ रसायने, अन्न/फार्मा, FDA अनुपालन |
व्हर्जिन PTFE |
युनिव्हर्सल रासायनिक प्रतिकार, FDA अनुरूप |
स्वच्छ सेवेसाठी सर्वात कमी खर्च |
|
अपघर्षक माध्यम, स्लरी, उच्च दाब |
ग्लास भरलेले PTFE |
अपघर्षक मध्ये 3-5x जास्त आयुष्य |
कमी बदली |
|
मजबूत ऍसिडस्, सॉल्व्हेंट्स, क्लोरीन, क्रायोजेनिक |
सिलिका भरलेले PTFE |
उत्कृष्ट रांगणे प्रतिकार + रासायनिक अनुकूलता |
दीर्घ सील आयुष्य, कमी री-टॉर्किंग |
|
मजबूत कॉस्टिक, एचएफ सेवा, उच्च भार |
बेरियम सल्फेट भरलेले PTFE |
उच्चतम घनता, सर्वोत्तम कॉस्टिक आणि एचएफ प्रतिरोध |
उत्कृष्ट रासायनिक प्रतिकार |
|
खराब झालेले फ्लॅन्जेस, काचेच्या रेषा असलेले फ्लँज, कमी टॉर्क |
ePTFE |
अनियमिततेशी सुसंगत, नाजूक फ्लँजचे संरक्षण करते |
महागड्या उपकरणांचे संरक्षण करते |
|
कमी दाब, किफायतशीर, असमान flanges |
PTFE लिफाफा गॅस्केट |
आर्थिक, चांगला रासायनिक प्रतिकार |
घन PTFE पेक्षा 30-50% कमी |
|
उद्योग |
अर्ज |
शिफारस केलेले ग्रेड |
|
रासायनिक प्रक्रिया |
पाईप फ्लँज, पंप, वाल्व, अणुभट्ट्या - ऍसिड, सॉल्व्हेंट्स, कॉस्टिक्स, क्लोरीन |
व्हर्जिन, सिलिका भरलेले, बेरियम सल्फेट भरलेले |
|
फार्मास्युटिकल |
निर्जंतुकीकरण प्रक्रिया, API उत्पादन, बायोरिएक्टर — FDA अनुपालन |
व्हर्जिन PTFE (FDA ग्रेड) |
|
अन्न आणि पेय |
सॅनिटरी कनेक्शन, फिलिंग उपकरणे — FDA अनुपालन |
FDA-ग्रेड व्हर्जिन किंवा ePTFE |
|
पेट्रोकेमिकल |
पाइपलाइन फ्लँज, वाल्व कनेक्शन — हायड्रोकार्बन्स, H₂S |
सिलिका भरलेले, ग्लास भरलेले |
|
काचेची रेषा असलेली उपकरणे |
काचेच्या रेषेतील अणुभट्ट्या, जहाजे - नाजूक फ्लँज |
ePTFE, ग्लास मायक्रोस्फियरने भरलेले |
|
सेमीकंडक्टर |
उच्च शुद्धता रासायनिक वितरण |
व्हर्जिन पीटीएफई (उच्च-शुद्धता) |
|
लगदा आणि कागद |
डायजेस्टर फ्लँज, स्टॉक पंप |
ग्लास भरलेला |
पीटीएफई पीएच 0-14, ऍसिड, अल्कली, सॉल्व्हेंट्स, हायड्रोकार्बन्स, क्लोरीन आणि बरेच काही वरील जवळजवळ सर्व रसायनांचा प्रतिकार करते.
-180°C ते +200°C पर्यंत सतत सेवा, क्रायोजेनिक ते उच्च-तापमान सेवेसाठी एक सामग्री.
0.05-0.20 पर्यंत घर्षण गुणांक, स्व-वंगण, फ्लँजवरील पोशाख कमी करते.
व्हर्जिन PTFE आणि निवडक ग्रेड अन्न आणि फार्मास्युटिकल अनुप्रयोगांसाठी FDA 21 CFR 177.1550 आवश्यकता पूर्ण करतात.
पृष्ठभाग मीडिया चिकटविणे आणि तयार करणे, सुलभ साफसफाई करणे, दूषित होण्याचा धोका कमी करते.
योग्यरित्या निवडलेले PTFE गॅस्केट वर्षानुवर्षे विश्वसनीय सीलिंग प्रदान करतात, देखभाल वारंवारता आणि डाउनटाइम कमी करतात.
A: व्हर्जिन PTFE सार्वत्रिक रासायनिक प्रतिकार (pH 0-14), सर्वात कमी घर्षण आणि FDA अनुपालन, स्वच्छ रसायने, अन्न/फार्मा आणि उच्च-शुद्धता अनुप्रयोगांसाठी सर्वोत्तम ऑफर करते.
भरलेले PTFE (ग्लास, सिलिका, बेरियम सल्फेट, कार्बन) यांत्रिक शक्ती, रेंगाळण्याची प्रतिकारशक्ती आणि पोशाख प्रतिरोध जोडते, उच्च दाब, अपघर्षक माध्यम आणि मागणी असलेल्या सेवांसाठी सर्वोत्तम.
व्हर्जिन PTFE ची किंमत कमी आगाऊ असू शकते, परंतु जर ते दर 6 महिन्यांनी अयशस्वी झाले तर, 3-5 वर्षे टिकणारे एक भरलेले PTFE गॅस्केट तुम्हाला 6-10 बदली + डाउनटाइम + श्रम वाचवते.
द्रुत नियम:
स्वच्छ सेवा, FDA → व्हर्जिन.
अपघर्षक, उच्च दाब, मागणी → भरलेले.
उ: सॉलिड पीटीएफई गॅस्केट हे एक-पीस शुद्ध किंवा भरलेले पीटीएफई गॅस्केट आहे, उच्च-दाब सेवेसाठी सर्वोत्तम आहे, जास्तीत जास्त रासायनिक शुद्धता आहे आणि कोणत्याही फिलरची आवश्यकता नसलेल्या अनुप्रयोगांसाठी.
PTFE लिफाफा गॅस्केटPTFE जॅकेटमध्ये संकुचित करण्यायोग्य फिलर कोर समाविष्ट आहे, कमी-ते-मध्यम दाब सेवेसाठी सर्वोत्कृष्ट, काचेच्या रेषेतील फ्लँजेस, असमान फ्लँजेस आणि अनुरुपता आवश्यक असलेले अनुप्रयोग.
द्रुत नियम:
उच्च दाब, रासायनिक शुद्धता → सॉलिड पीटीएफई.
कमी-मध्यम दाब, अनुरूपता, लवचिकता → लिफाफा गॅस्केट.
किंमत: लिफाफा गॅस्केटची किंमत समान आकाराच्या घन PTFE पेक्षा 30-50% कमी आहे.
अ:तापमान: -180°C ते +200°C.
दाब: 10.0 MPa पर्यंत घन, 2.5-5.0 MPa पर्यंत लिफाफा.
रासायनिक: pH 0-14, वितळलेल्या अल्कली धातू किंवा एलिमेंटल फ्लोरिनशी सुसंगत नाही.
फिलरनुसार रासायनिक मर्यादा बदलतात:
ग्लास भरलेले/सिलिका भरलेले: HF किंवा मजबूत अल्कली साठी नाही
बेरियम सल्फेट भरलेले: वितळलेल्या अल्कली धातूंसाठी नाही.
तीन सामान्य चुका:
(1) तुमच्या माध्यमासाठी चुकीचा दर्जा वापरणे: निवड करण्यापूर्वी रासायनिक सुसंगतता सत्यापित करा.
(२) ओव्हर-टाइटनिंग: पीटीएफई मऊ आहे; जास्त कॉम्प्रेशनमुळे थंड प्रवाह आणि गळती होते. टॉर्क रेंच वापरा.
(३) लिफाफा गॅस्केटचा वापर शिफारस केलेल्या दाबापेक्षा: 2.5 MPa पेक्षा जास्त, लिफाफा विकृत किंवा निकामी होऊ शकतो. उच्च दाबासाठी ठोस PTFE वापरा.
