PTFE पॅकिंग सेट

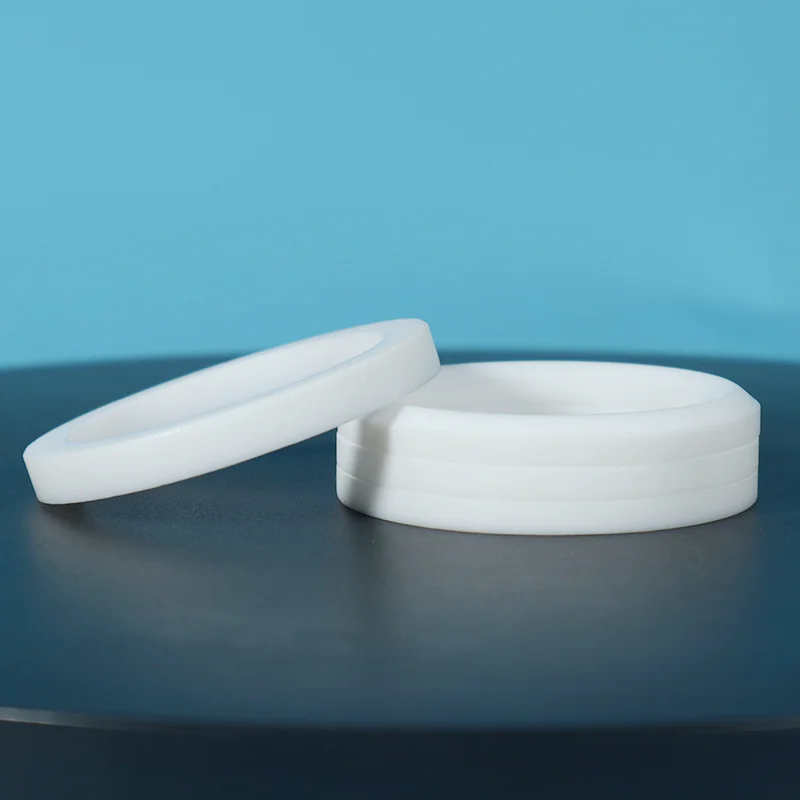

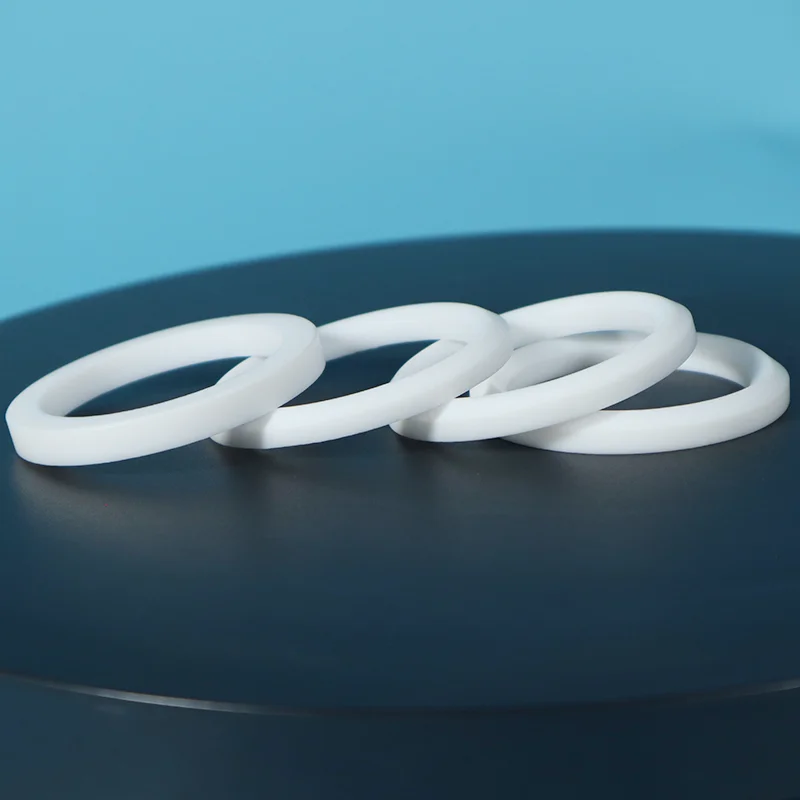

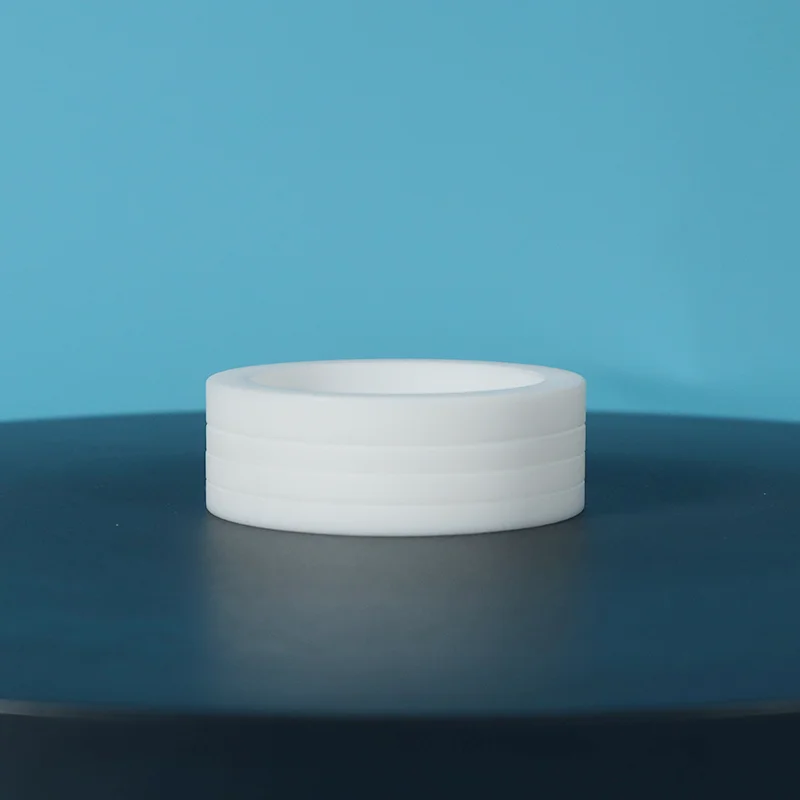

Taifno द्वारे निर्मित PTFE पॅकिंग सेटमध्ये PTFE सीलिंग रिंगचा संच असतो, ज्यामध्ये टॉप ॲडॉप्टर रिंग, V-आकाराच्या इंटरमीडिएट रिंग आणि तळाशी ॲडॉप्टर रिंग यांचा समावेश असतो, स्टफिंग बॉक्समध्ये इन्स्टॉलेशनसाठी डिझाइन केलेले.

हे -180°C ते +200°C तापमान श्रेणीसाठी योग्य आहे, 500 बारपर्यंतचे दाब सहन करते, 0-14 ची pH श्रेणी कव्हर करते आणि 5 m/s पर्यंत रेखीय गतींना समर्थन देते.

PTFE पॅकिंग सेट का निवडावा?

ओ-रिंग समस्या

तीन मुख्य फायदे

1. समायोज्य सीलिंग फोर्स: ओ-रिंग्स निश्चित आहेत — एकदा स्थापित केल्यानंतर, सीलिंग फोर्स समायोजित केले जाऊ शकत नाही. PTFE पॅकिंग संच पुन्हा घट्ट करता येण्यासारखे आहेत. जसे की पॅकिंग कालांतराने परिधान करते, सीलिंग कार्यप्रदर्शन पुनर्संचयित करण्यासाठी फक्त ग्रंथी नट घट्ट करा. वेगळे करणे आवश्यक नाही.

2. मूव्हिंग शाफ्टसाठी डायनॅमिक सीलिंग: ओ-रिंग हे स्थिर सील असतात — ते एका निश्चित खोबणीत बंद होतात आणि जेव्हा शाफ्ट हलतात तेव्हा ते निकामी होतात. पीटीएफई व्ही-रिंग्स विशेषत: परस्पर आणि मंद रोटरी मोशनसाठी डिझाइन केले आहेत - सील ओठ शाफ्टसह हलतात, दबावाखाली संपर्क राखतात.

3. प्रेशर-एनर्जाइज्ड सीलिंग: V-आकाराची भूमिती दाब-उर्जित होण्यासाठी इंजिनीयर केलेली आहे: प्रणालीचा दाब जसजसा वाढत जातो, तसतसे ते सीलिंग ओठांना रॉड आणि घरांच्या विरूद्ध अधिक घट्टपणे सक्ती करते, स्वयंचलितपणे सीलिंगची प्रभावीता वाढवते.

साहित्याचा फायदा

तुलना: पॅकिंग सेट वि ओ-रिंग वि संमिश्र सील

अर्ज

प्राथमिक उद्योग

ठराविक उपकरणे

नियंत्रण आणि अलगाव वाल्व्ह

गेट वाल्व्ह, बॉल वाल्व्ह, ग्लोब वाल्व्ह

परस्पर पंप

केंद्रापसारक पंप (स्लो रोटरी)

हायड्रोलिक सिलेंडर आणि ॲक्ट्युएटर

कंप्रेसर

मिक्सर आणि आंदोलक

फोर्जिंग प्रेस, इंजेक्शन मोल्डिंग मशीन

वास्तविक-जागतिक अनुप्रयोग

केस स्टडी 1: केमिकल प्लांट व्हॉल्व्ह स्टेम पॅकिंग

आव्हान: 150°C वर आक्रमक ऍसिड हाताळणाऱ्या रासायनिक प्लांटने दर 2-3 महिन्यांनी कंट्रोल व्हॉल्व्हच्या स्टेमवर ओ-रिंग बदलले - यामुळे महागडा डाउनटाइम आणि सुरक्षितता चिंता निर्माण होते.

उपाय: कार्बनने भरलेल्या ग्रेडसह PTFE V-रिंग पॅकिंग सेट. शिफारस केलेल्या टॉर्क वैशिष्ट्यांसह स्थापित.

परिणाम: १८ महिन्यांसाठी शून्य गळती. नियोजित देखभाल दरम्यान पॅकिंग दोनदा पुन्हा घट्ट केले. देखभाल खर्च आणि डाउनटाइममध्ये 80% कपात.

केस स्टडी 2: स्लरी पंप पॅकिंग

आव्हान: अपघर्षक माध्यम हाताळणारा स्लरी पंप दर 4-6 आठवड्यांनी मानक पॅकिंग नष्ट करतो, वारंवार उत्पादन व्यत्यय आवश्यक असतो.

उपाय: काचेने भरलेले PTFE पॅकिंग अँटी-एक्सट्रूजन रिंगसह सेट.

परिणाम: पॅकिंग सेट 8 महिने टिकला — मागील सोल्यूशनपेक्षा 8x जास्त. देखभाल मध्यांतर वाढवले. उत्पादन अपटाइम लक्षणीयरीत्या सुधारला.

केस स्टडी 3: फरारी उत्सर्जन अनुपालन

आव्हान: क्रिटिकल कंट्रोल व्हॉल्व्हवर ISO 15848 फरारी उत्सर्जन मानकांची पूर्तता करण्यासाठी नैसर्गिक वायू प्रक्रिया सुविधा आवश्यक आहे.

उपाय: मालकीच्या स्नेहन पॅकेजसह PTFE-आधारित कमी उत्सर्जन पॅकिंग सेट, ISO 15848 वर चाचणी केली गेली.

परिणाम: उत्सर्जन अनुपालन उत्तीर्ण. गळतीचे दर अनुमत मर्यादेपेक्षा कमी आहेत. सतत देखरेखीद्वारे दीर्घकालीन कामगिरी सत्यापित केली जाते.

टीप: वास्तविक केसचे निकाल अर्जाच्या अटींनुसार बदलतात. अनुप्रयोग-विशिष्ट शिफारशींसाठी आमच्याशी संपर्क साधा.

तांत्रिक तपशील

साहित्य श्रेणी पर्याय

गुणवत्ता हमी

100% व्हर्जिन PTFE मटेरिअल — रिग्राइंड नाही, रिसायकल केलेली सामग्री नाही. सातत्यपूर्ण गुणवत्ता, बॅच नंतर बॅच.

पूर्ण ट्रेसिबिलिटी — कच्च्या मालापासून तयार उत्पादनापर्यंत शोधण्यायोग्य प्रत्येक बॅच. विनंतीनुसार साहित्य प्रमाणपत्रे उपलब्ध आहेत.

प्रिसिजन मोल्डिंग — प्रत्येक पॅकिंग रिंग अचूक मोल्ड केलेली किंवा घट्ट सहनशीलतेसाठी मशीन केलेली असते.

इंस्टॉलेशन मार्गदर्शन — प्रत्येक ऑर्डरसह तपशीलवार इंस्टॉलेशन सूचना आणि टॉर्क तपशील.

ISO गुणवत्ता प्रणाली — उत्पादन प्रक्रिया आंतरराष्ट्रीय गुणवत्ता मानकांचे पालन करतात.

FDA ग्रेड उपलब्ध — FDA-अनुपालक आणि USP वर्ग VI ग्रेड अन्न आणि फार्मास्युटिकल अनुप्रयोगांसाठी.

वारंवार विचारले जाणारे प्रश्न

प्रश्न: PTFE पॅकिंग सेट म्हणजे काय आणि ते कसे कार्य करते?

A: हे PTFE रिंग्स, टॉप ॲडॉप्टर, V-आकाराच्या मधल्या रिंग्स, तळाशी अडॅप्टर, स्टफिंग बॉक्समध्ये स्थापित केलेले स्टॅक आहे.

जेव्हा ग्रंथीचे नट घट्ट केले जाते, तेव्हा व्ही-रिंग शाफ्ट आणि गृहनिर्माण या दोन्हीच्या विरूद्ध त्रिज्यपणे विस्तारतात. सिस्टीम प्रेशर सीलिंग ओठांना अधिक ऊर्जा देते, दाब वाढतो तेव्हा सील घट्ट होतो. स्वत:ला उर्जा देणारे. पोशाख झाल्यावर पुन्हा घट्ट करता येईल.

प्रश्न: पॅकिंग सेट वि. ओ-रिंग, मी कधी स्विच करावे?

A: ओ-रिंग्ज अयशस्वी होत असताना, हलत्या शाफ्टवर, दबावातील चढउतार किंवा आक्रमक रसायनांमध्ये स्विच करा.

ओ-रिंग स्थिर आहेत, ते निश्चित खोबणीमध्ये सील करतात. पॅकिंग सेट डायनॅमिक, समायोज्य, पुन्हा घट्ट करण्यायोग्य आणि हलवलेल्या भागांसाठी तयार केलेले आहेत.

किमतीची तुलना: ओ-रिंग्सची किंमत अगदी कमी आहे. परंतु तुम्ही त्यांना दर 3 महिन्यांनी बदलल्यास, 3-5 वर्षे टिकणारा एक पॅकिंग सेट तुमचे भाग, श्रम आणि डाउनटाइममध्ये मोठ्या प्रमाणात यूएस डॉलर्स वाचवतो.

प्रश्न: मर्यादा आणि सर्वात सामान्य स्थापना चूक काय आहेत?

अ: तापमान: -180°C ते +200°C (+315°C पर्यंत सुधारित).

दाब: 500 बार पर्यंत. वेग: < 5 मी/से.

सर्वात सामान्य चूक: ग्रंथी जास्त घट्ट करणे. PTFE मऊ आहे, जास्त कॉम्प्रेशनमुळे थंड प्रवाह होतो, रिंग्ज विकृत होतात आणि सील करण्याऐवजी गळती निर्माण होते. टॉर्क रेंच वापरा. वाढीमध्ये घट्ट करा.

आमच्या स्थापना मार्गदर्शकाचे अनुसरण करा, प्रत्येक ऑर्डरसह समाविष्ट करा.
