सिलिका भरलेले PTFE शीट

सिलिका भरलेल्या PTFE शीट्स, जोडलेल्या सिलिका फिलरसह, PTFE ची व्यापक रासायनिक सुसंगतता कायम ठेवतात आणि क्रिप प्रतिरोध सुधारतात, शीत प्रवाहाची प्रवृत्ती कमी करतात आणि बोल्ट प्रीलोड धारणा वाढवतात. एक विश्वासार्ह उत्पादक म्हणून, Taifno ची उत्पादने ऑक्सिजन ऍप्लिकेशन्ससाठी BAM प्रमाणित, क्रायोजेनिक ऍप्लिकेशन्ससाठी EN 12308 प्रमाणित आणि अन्न आणि औषध उद्योगांसाठी FDA-अनुरूप ग्रेडमध्ये देखील उपलब्ध आहेत.

चौकशी पाठवा

उत्पादन वर्णन

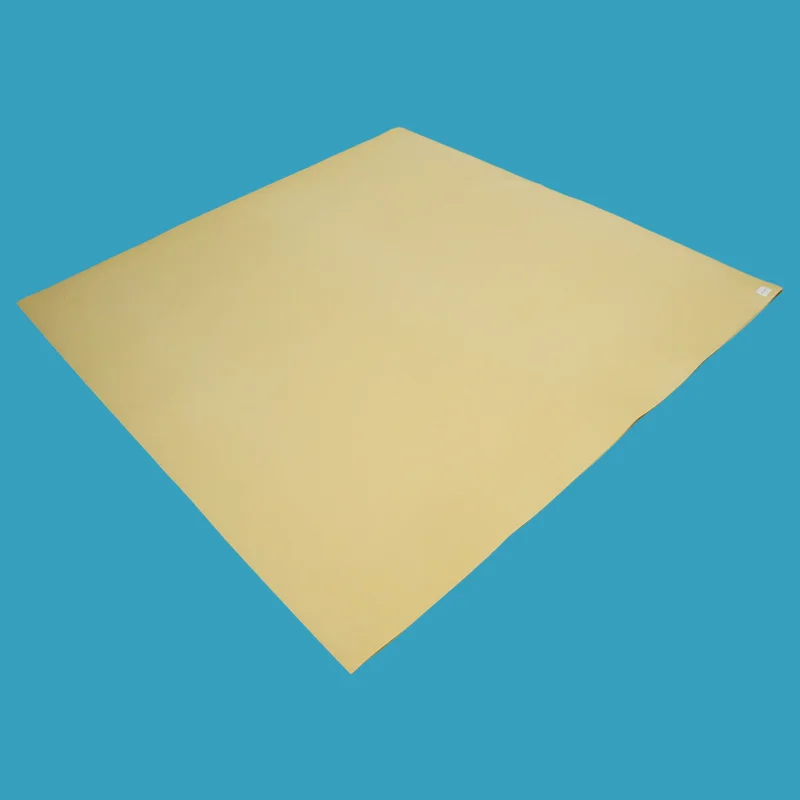

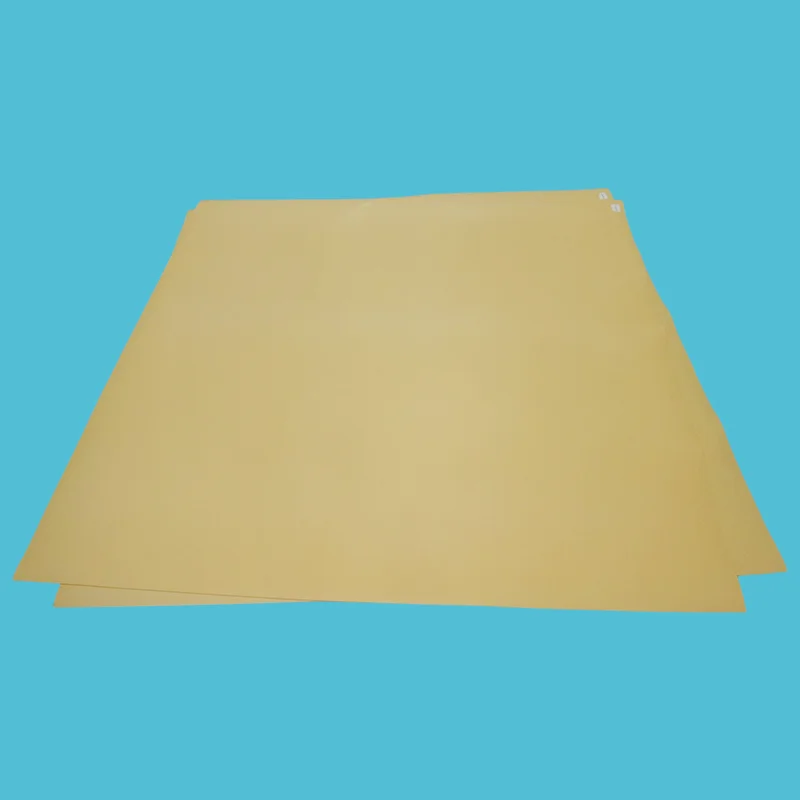

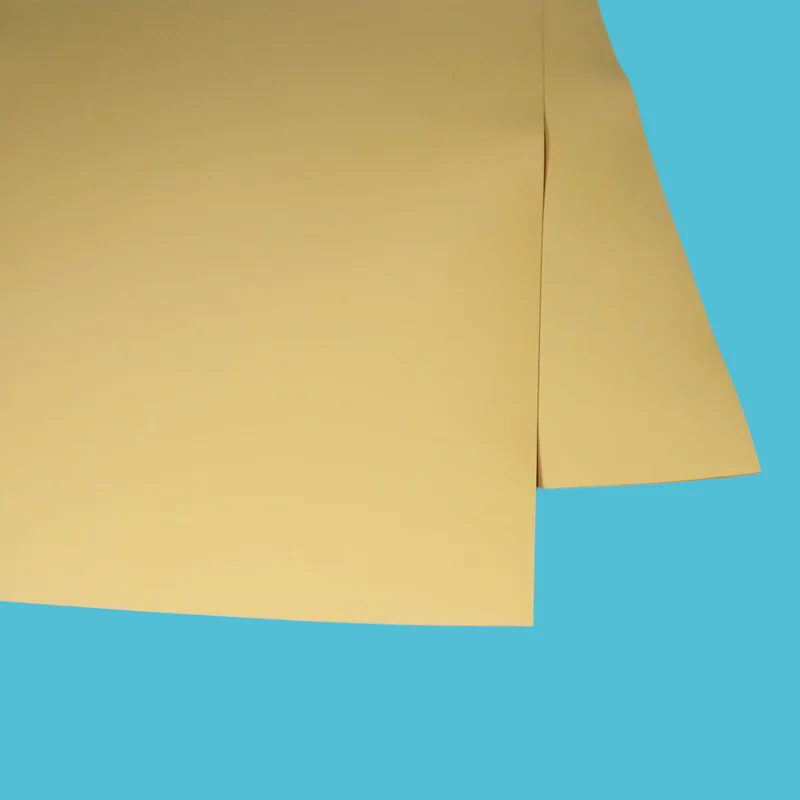

सिलिकाने भरलेली PTFE शीट हलकी टॅन किंवा फिकट तपकिरी रंगाची असते. हे एक घट्ट, विश्वासार्ह सील राखते आणि मजबूत ऍसिड, सॉल्व्हेंट्स आणि अत्यंत संक्षारक रासायनिक माध्यमांच्या दीर्घकालीन प्रदर्शनादरम्यान उत्कृष्ट रासायनिक प्रतिकार प्रदर्शित करते. शुद्ध PTFE gaskets विपरीत, ते लोड अंतर्गत रेंगाळणे प्रतिकार करते आणि वर्धित बोल्ट प्रीलोड धारणा प्रदान करते.

मुख्य वैशिष्ट्ये: ऑपरेटिंग तापमान श्रेणी -180°C ते +200°C, 83 बार (1200 PSI) पर्यंत दाब प्रतिरोध, 2.1–2.3 g/cm³ ची घनता आणि तन्य शक्ती ≥20 MPa.

Silica Filled PTFE Sheet

सिलिका भरलेले पीटीएफई शीट म्हणजे काय?

सिलिका भरलेली PTFE शीट ही उच्च-कार्यक्षमता असलेली गॅस्केट सामग्री आहे जी सिलिकॉन डायऑक्साइड (SiO₂) फिलरसह प्रबलित व्हर्जिन PTFE पासून बनविली जाते. सिलिका कण संरचनात्मक मजबुतीकरण प्रदान करतात जे PTFE ची व्यापक रासायनिक सुसंगतता (pH 0-14) राखून सामग्रीच्या सीलिंग कार्यक्षमतेत लक्षणीय सुधारणा करतात.

ही सामग्री विशेषतः मजबूत ऍसिडस्, सॉल्व्हेंट्स, हायड्रोकार्बन्स आणि इतर आक्रमक माध्यमांसह वापरण्यासाठी डिझाइन केली आहे — ज्यामुळे रासायनिक प्रक्रिया, औषध, अन्न आणि पेय आणि पेट्रोकेमिकल अनुप्रयोगांसाठी ते पसंतीचे पर्याय बनते.

सिलिका मजबुतीकरणाचे मुख्य फायदे:

कमी क्रीप विश्रांती: बोल्ट टॉर्क जास्त काळ टिकवून ठेवते, कमी री-टॉर्किंग आवश्यकता

सुधारित सीलिंग कार्यप्रदर्शन: घट्ट सील जे उत्पादनाचे नुकसान आणि उत्सर्जन कमी करते

उत्कृष्ट रासायनिक प्रतिकार: मजबूत ऍसिडस् (हायड्रोफ्लोरिक ऍसिड वगळता), सॉल्व्हेंट्स, हायड्रोकार्बन्स, क्लोरीन, स्टीम आणि क्रायोजेनिक सेवांशी सुसंगत

FDA अनुरूप: FDA 21 CFR 177.1550 आणि अन्न आणि औषधी अनुप्रयोगांसाठी USDA वैशिष्ट्यांची पूर्तता करते

बॅक्टेरियाच्या वाढीस प्रतिरोधक: जीवाणूंच्या वाढीस समर्थन देणार नाही

ज्वाला प्रतिरोधक: ज्वाला समर्थन देणार नाही

BAM मंजूर: BAM मानकांनुसार ऑक्सिजन सेवा ग्रेड (शैली 3502) मध्ये उपलब्ध

EN 12308 प्रमाणित: क्रायोजेनिक सेवा प्रमाणित

सिलिका भरलेले पीटीएफई का निवडावे?

समस्या	सिलिका-भरलेले PTFE ते कसे सोडवते	चुकीची निवड करण्याची किंमत
व्हर्जिन PTFE रेंगाळते आणि टॉर्क गमावते	सिलिका संरचना मजबूत करते - बोल्ट टॉर्क जास्त काळ टिकवून ठेवते, री-टॉर्किंग कमी करते	वारंवार री-टॉर्किंग, दर 6-12 महिन्यांनी गॅस्केट बदलणे
मजबूत ऍसिड मानक गॅस्केटवर हल्ला करतात	PTFE pH 0-14 प्रतिरोध प्रदान करते — सर्वात आक्रमक रसायनांशी सुसंगत	रासायनिक ऱ्हास, सील अयशस्वी, उत्पादन नुकसान
क्लोरीन सेवा रबर खराब करते	सिलिकाने भरलेले PTFE क्लोरीनला प्रतिकार करते — आक्रमक माध्यमांमध्ये विश्वसनीय सीलिंग	अकाली अपयश, सुरक्षा घटना
क्रायोजेनिक सेवेमुळे साहित्य ठिसूळ होते	सिलिका भरलेले PTFE -180°C वर लवचिक राहते — EN 12308 प्रमाणित	ठिसूळ बिघाड, क्रायोजेनिक प्रणालींमध्ये गळती
अन्न/औषध दूषित होण्याचा धोका	FDA आणि USDA अनुरूप — शुद्ध साहित्य, काढण्यायोग्य नाही	उत्पादन दूषित होणे, FDA दंड, बॅच नुकसान

तुलना आणि निवड मार्गदर्शक

सिलिका भरलेले पीटीएफई वि व्हर्जिन पीटीएफई वि ग्लास फायबर पीटीएफई वि ईपीटीएफई

वैशिष्ट्य	सिलिका भरलेले PTFE	व्हर्जिन PTFE	ग्लास फायबर PTFE	ePTFE (विस्तारित)
रांगणे प्रतिकार	★★★★★ उत्कृष्ट	★★☆☆☆ गरीब	★★★★☆	★★★★☆
बोल्ट टॉर्क धारणा	★★★★★ उत्कृष्ट	★★☆☆☆ गरीब	★★★★☆	★★★★☆
रासायनिक सुसंगतता	★★★★★ मजबूत ऍसिडस् (HF वगळता)	★★★★★ सार्वत्रिक	★★★★☆ HF/क्षार नाही	★★★★★
अनुरूपता	★★★☆☆	★★☆☆☆	★★☆☆☆	★★★★★
FDA अनुरूप	✅ होय	✅ होय	✅ होय	✅ होय
BAM ऑक्सिजन सेवा	✅ होय (विशेष श्रेणी)	❌ नाही	❌ नाही	⚠️ मर्यादित
क्रायोजेनिक सेवा	✅ होय (EN 12308)	✅ होय	✅ होय	✅ होय
साठी सर्वोत्तम	मजबूत ऍसिडस्, क्लोरीन, क्रायोजेनिक	सामान्य रसायन	अपघर्षक माध्यम	खराब झालेले flanges, कमी टॉर्क

द्रुत निवड मार्गदर्शक

जर तुमची सेवा असेल तर...	निवडा...	का
मजबूत ऍसिडस्, सॉल्व्हेंट्स, हायड्रोकार्बन्स, क्लोरीन	सिलिका भरलेले PTFE	सर्वोत्कृष्ट रासायनिक अनुकूलता + रांगणे प्रतिकार
क्रायोजेनिक / एलएनजी सेवा	सिलिका-भरलेले PTFE (EN 12308)	प्रमाणित क्रायोजेनिक कामगिरी
ऑक्सिजन सेवा	सिलिका-भरलेले पीटीएफई (बीएएम ग्रेड)	BAM मंजूर ऑक्सिजन सेवा
अन्न/फार्मास्युटिकल प्रक्रिया	सिलिका भरलेले PTFE	FDA अनुरूप, जीवाणूंच्या वाढीस समर्थन देणार नाही
खराब खड्डे, विकृत फ्लँज	ePTFE (विस्तारित PTFE)	अनियमित पृष्ठभागांसाठी चांगली अनुकूलता
अपघर्षक माध्यम, उच्च पोशाख	ग्लास फायबर PTFE	उच्च पोशाख प्रतिकार
हायड्रोफ्लोरिक ऍसिड सेवा	व्हर्जिन PTFE	सिलिका HF - व्हर्जिन PTFE सह प्रतिक्रिया देते

प्राथमिक अर्ज

उद्योग	अर्ज	का सिलिका भरले
रासायनिक प्रक्रिया	फ्लँज, पंप, वाल्व्ह - मजबूत ऍसिड, सॉल्व्हेंट्स, हायड्रोकार्बन्स, क्लोरीन	pH 0-14 प्रतिकार + रांगणे प्रतिकार
फार्मास्युटिकल	निर्जंतुकीकरण प्रक्रिया उपकरणे - FDA अनुपालन	FDA 21 CFR 177.1550, गैर-दूषित
अन्न आणि पेय	सॅनिटरी कनेक्शन — FDA/USDA अनुपालन	FDA अनुरूप, जीवाणू प्रतिरोधक
तेल आणि वायू	रिफायनरी फ्लँज, पाइपलाइन - हायड्रोकार्बन्स, आक्रमक रसायने	रासायनिक सुसंगतता + थर्मल स्थिरता
वीज निर्मिती	स्टीम सिस्टम, थंड पाणी - उच्च तापमान सेवा	विस्तृत तापमान श्रेणी, रांगणे प्रतिकार
एलएनजी आणि क्रायोजेनिक	क्रायोजेनिक उपकरणे - एलएनजी प्रक्रिया	EN 12308 प्रमाणित, -180°C क्षमता

Factory Factory Factory Factory

तांत्रिक तपशील

सिलिका भरलेले PTFE शीट गुणधर्म

पॅरामीटर	मूल्य	नोट्स
तापमान श्रेणी	-180°C ते +200°C	अखंड सेवा
कमाल दबाव	83 बार पर्यंत (1200 PSI)	जाडी आणि डिझाइनवर अवलंबून असते
घनता	2.1 - 2.3 g/cm³	ASTM D792
तन्य शक्ती	≥20 MPa	ASTM F152
रंग	फेन / हलका तपकिरी	—
साहित्य	PTFE + सिलिकॉन डायऑक्साइड फिलर	SiO₂ प्रबलित
FDA अनुरूप	होय	FDA 21 CFR 177.1550, USDA
BAM मंजूर	होय (ऑक्सिजन ग्रेड)	शैली 3502 ऑक्सिजन सेवा
EN 12308 प्रमाणित	होय	क्रायोजेनिक सेवा
EU क्र. 10/2011	होय	अन्न संपर्क
कमाल PxT (1/16")	350,000 °F x PSIG / 12,000 बार x °C	—
कमाल PxT (1/8")	250,000 °F x PSIG / 8,600 बार x °C	—

उपलब्ध आकार

आकार (मिमी)	जाडी (मिमी)	नोट्स
१५०० × १५००	०.५ - १०	मानक पत्रक आकार
१५०० × ४५००	विविध	मोठे पत्रक उपलब्ध
सानुकूल आकार	विनंतीवर उपलब्ध	कट gaskets उपलब्ध

Taifno गुणवत्ता हमी

100% व्हर्जिन PTFE राळ — सातत्यपूर्ण गुणवत्ता, बॅच नंतर बॅच

सिलिका मजबुतीकरण — सातत्यपूर्ण कामगिरीसाठी एकसमान फैलाव

FDA-अनुपालक — FDA 21 CFR 177.1550 आणि USDA वैशिष्ट्यांची पूर्तता करते

BAM मंजूर — ऑक्सिजन सेवा ग्रेड उपलब्ध (शैली 3502)

EN 12308 प्रमाणित — क्रायोजेनिक सेवा प्रमाणित

EU क्रमांक 10/2011 — अन्न संपर्क अनुरूप

पूर्ण शोधण्यायोग्यता — विनंतीनुसार साहित्य प्रमाणपत्रे

लीड टाइम — स्टॉकमधील मानक आकार (24-48 तास); सानुकूल आकार 7-10 दिवस

Test Test Test Test

वारंवार विचारले जाणारे प्रश्न

प्रश्न: सिलिका भरलेले PTFE शीट म्हणजे काय आणि मी ते कुठे वापरावे?

A: सिलिकाने भरलेली PTFE शीट (ज्याला SiO₂ PTFE शीट किंवा सिलिका PTFE गॅस्केट असेही म्हणतात) सिलिकॉन डायऑक्साइड फिलरसह प्रबलित व्हर्जिन PTFE आहे. हे उत्कृष्ट क्रीप रेझिस्टन्स, बोल्ट टॉर्क रिटेन्शन आणि रासायनिक सुसंगतता देते, ज्यामुळे ते मजबूत ऍसिडस् (हायड्रोफ्लोरिक ऍसिड वगळता), सॉल्व्हेंट्स, हायड्रोकार्बन्स, क्लोरीन, स्टीम आणि क्रायोजेनिक सेवांसाठी आदर्श बनते.

अन्न आणि फार्मास्युटिकल अनुप्रयोगांसाठी FDA-अनुरूप ग्रेड (FDA 21 CFR 177.1550) मध्ये उपलब्ध. ऑक्सिजन सेवेसाठी BAM मंजूर आणि क्रायोजेनिक सेवेसाठी EN 12308 प्रमाणित.

ते कधी वापरायचे नाही: Hydrofluoric ऍसिड (HF) सेवा, सिलिका HF सह प्रतिक्रिया; त्याऐवजी व्हर्जिन पीटीएफई वापरा.

प्रश्न: सिलिका भरलेले पीटीएफई व्हर्जिन पीटीएफईशी कसे तुलना करते?

A: सिलिका भरलेले PTFE व्हर्जिन PTFE वर लक्षणीयरीत्या सुधारित क्रिप रेझिस्टन्स आणि बोल्ट टॉर्क रिटेन्शन देते. व्हर्जिन पीटीएफई मऊ आहे आणि सतत लोड अंतर्गत विकृत होते, सिलिकाने भरलेले पीटीएफई त्याचा आकार जास्त काळ टिकवून ठेवते, उत्पादनाचे नुकसान आणि उत्सर्जन कमी करते.

दोन्ही व्यापक रासायनिक प्रतिकार (pH 0-14) देतात, परंतु FDA अनुपालन (FDA 21 CFR 177.1550).

अद्वितीय उत्पादन प्रक्रिया पारंपारिक PTFE शीट्सच्या वैशिष्ट्यपूर्ण शीत प्रवाह समस्या कमी करते. क्रायोजेनिक ऍप्लिकेशन्ससाठी, सिलिका भरलेले PTFE EN 12308 -180°C पर्यंत सेवेसाठी प्रमाणित आहे.

व्हर्जिन पीटीएफई कधी निवडायचे: हायड्रोफ्लोरिक ऍसिड सेवा, जास्तीत जास्त रासायनिक शुद्धता आवश्यक असलेले ऍप्लिकेशन किंवा कमी किमतीची आवश्यकता जेथे रेंगाळणे ही चिंता नाही.

प्रश्न: मर्यादा काय आहेत आणि सर्वात सामान्य चुका कोणत्या आहेत?

अ: तापमान: -180°C ते +200°C सतत सेवा.

दाब: 83 बार (1200 PSI) पर्यंत, जाडी आणि डिझाइनवर अवलंबून असते.

रासायनिक: pH 0-14, हायड्रोफ्लोरिक ऍसिड (HF) शी सुसंगत नाही.

तीन सामान्य चुका:

HF सेवेमध्ये वापरणे: सिलिका HF सह प्रतिक्रिया देते, त्याऐवजी व्हर्जिन PTFE वापरा

ओव्हर-टाइटनिंग: सिलिकाने भरलेल्या पीटीएफईला नियंत्रित टॉर्क आवश्यक आहे; जास्त कॉम्प्रेशन गॅस्केटला नुकसान करू शकते; शिफारस केलेले इंस्टॉलेशन टॉर्क वैशिष्ट्यांचे अनुसरण करा

चुकीची जाडी निवड: मानक आकारमान 1/16" (1.5 मिमी) आणि 1/8" (3.0 मिमी) मध्ये उपलब्ध आहे; डिझाइन वैशिष्ट्यांचे अनुसरण करा. खराबपणे पिटलेल्या फ्लँजसाठी, सुधारित सुसंगततेसाठी प्रोफाइल केलेल्या शीटचा (EPIX®) विचार करा

योग्य ग्रेड निवडण्यासाठी मदत हवी आहे? तुमचे तापमान, दाब आणि माध्यमांसह आमच्याशी संपर्क साधा, आम्ही योग्य PTFE ग्रेडची शिफारस करतो.
