व्हर्जिन पीटीएफई जवळजवळ कोणतेही रसायन धरून ठेवते, परंतु सतत संकुचिततेने ते थंड होते: बोल्ट लोड शिथिल होते, गॅस्केट पातळ होते आणि सांधे रडू लागतात. काचेच्या रेषा असलेल्या, सिरॅमिक आणि प्लास्टिक उपकरणांवर समस्या उलटते — मानक PTFE सीलबंद ठेवण्यासाठी आवश्यक टॉर्क बहुतेक वेळा फ्लँज फेस स्वतः क्रॅक करण्यासाठी पुरेसे असते.
हे पत्रक एका भौतिक बदलासह दोन्ही अपयश मोड सोडवते. PTFE मॅट्रिक्सद्वारे पोकळ काचेचे मायक्रोस्फियर्स विखुरले जातात, लवचिक पुनर्प्राप्ती अंदाजे 21.8% वरून 55.8% पर्यंत वाढते. गॅस्केट लक्षणीयपणे कमी बोल्ट दाबाने सीलिंग फोर्स ठेवते आणि मशीन केलेल्या पृष्ठभागाची मागणी करण्याऐवजी ते खड्डे आणि लहरीपणावर बंद होण्यास पुरेसे मऊ राहते.

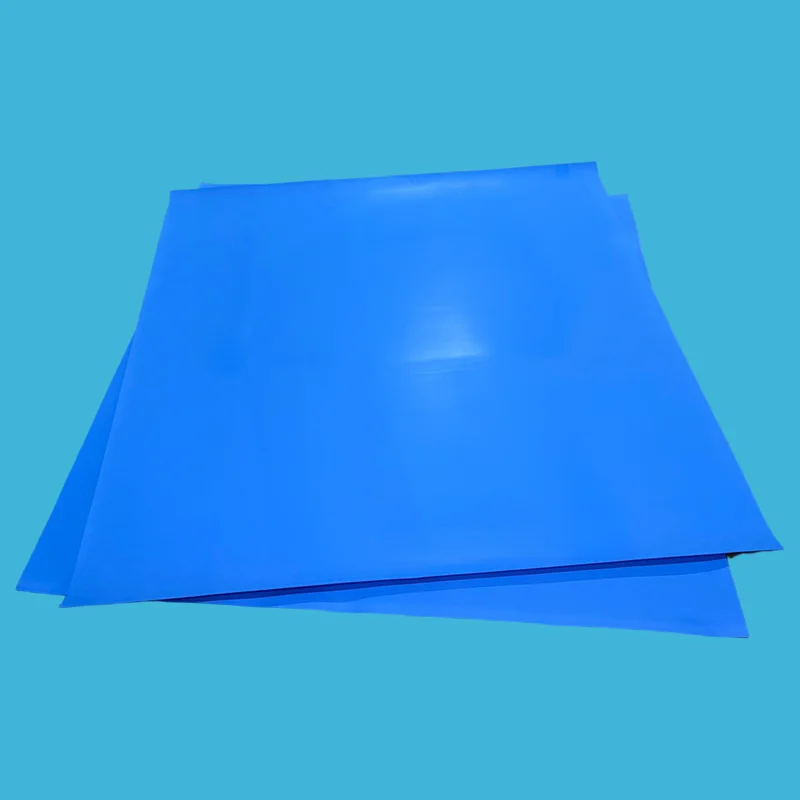

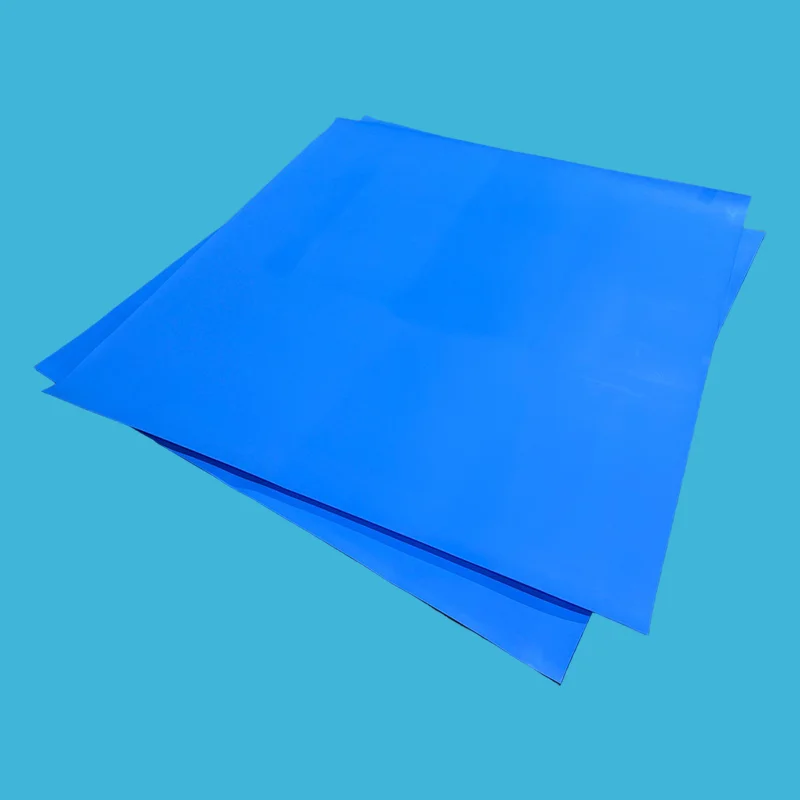

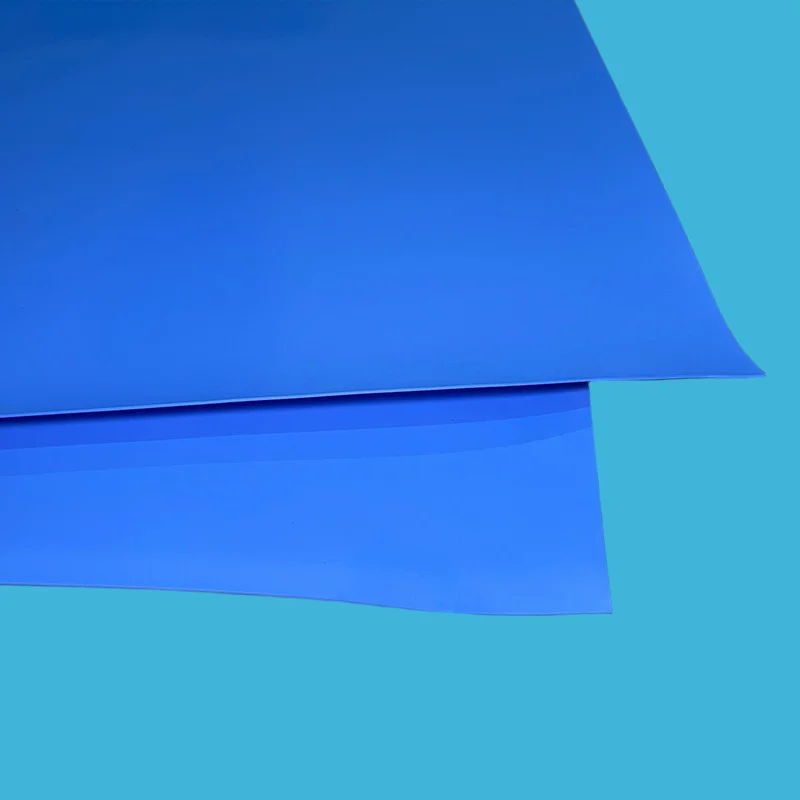

काचेच्या मणीने भरलेले पीटीएफई शीट हे एक अभियंता कंपाऊंड आहे, कोटिंग नाही. शीट तयार होण्यापूर्वी हलके पोकळ काचेचे गोलाकार व्हर्जिन PTFE राळमध्ये समान रीतीने मिसळले जातात, त्यामुळे मजबुतीकरण पृष्ठभागावर बसण्याऐवजी पूर्ण जाडीतून चालते.
परिणामी तीन गोष्टी बदलतात. प्रथम, गोलाकार स्लिप प्लेनमध्ये व्यत्यय आणतात जे PTFE ला भाराखाली वाहू देतात, त्यामुळे क्रिप प्रतिरोध सुधारतो आणि बोल्ट टॉर्क जास्त काळ टिकतो. दुसरे, साहित्य मोजता येण्याजोगे स्प्रिंग-बॅक मिळवते -व्हर्जिन PTFE साठी 21.8% विरुद्ध 55.8% पुनर्प्राप्ती- म्हणजे गॅस्केट स्क्वॅश राहण्याऐवजी कॉम्प्रेशननंतर फ्लँजच्या विरूद्ध मागे ढकलते. तिसरे, ते कमी कॉम्प्रेशनवर सील केल्यामुळे, ते पारंपारिक PTFE इंस्टॉलेशन टॉर्कमुळे खराब झालेल्या फ्लँजवर वापरले जाऊ शकते.
रासायनिक कार्यक्षमता अबाधित राहते. कंपाऊंड अजूनही पूर्ण कव्हर करतेपीएच ०–१४पासून श्रेणी आणि सतत सेवा-180°C ते +200°C, त्यामुळे मेकॅनिकल अपग्रेड मीडिया सुसंगततेच्या किंमतीवर येत नाही. जर तुम्ही संपूर्ण कुटुंबातील फिलर प्रकारांची तुलना करत असाल, तरसुधारित PTFE पत्रकेविहंगावलोकन काचेचे मणी, काचेचे फायबर, ग्रेफाइट आणि कांस्य ग्रेड कसे वेगळे आहेत ते मांडते.
पुनर्प्राप्ती ही मालमत्ता आहे जी ठरवते की जॉइंटमध्ये बाराव्या महिन्यात टॉर्क आहे की नाही. खालील सारणी समान चाचणी पद्धती अंतर्गत दोन सामग्रीची तुलना करते.
| साहित्य | पुनर्प्राप्ती दर | साइटवर याचा अर्थ काय आहे |
|---|---|---|
| व्हर्जिन PTFE | ~21.8% | कायमचे संकुचित करते; बोल्ट टॉर्क शिथिल होतो आणि कालांतराने गॅस्केट गळती होते |
| ग्लास मायक्रोस्फीअर पीटीएफई | ~32–55.8% | संपीडन नंतर पुनर्प्राप्त; बोल्ट टॉर्क राखते आणि सील आयुष्य वाढवते |
उच्च पुनर्प्राप्ती म्हणजे जास्त काळ टिकून राहणे, कमी गळती आणि कमी अनियोजित डाउनटाइम.
| फील्ड समस्या | ग्लास मायक्रोस्फीअर पीटीएफई कसे संबोधित करते |
|---|---|
| शुद्ध PTFE रेंगाळते आणि लोड अंतर्गत गळती | काचेचे मायक्रोस्फेअर संरचना मजबूत करतात आणि बोल्ट टॉर्क जास्त काळ धरून ठेवतात |
| खडबडीत किंवा खड्डेयुक्त फ्लॅन्जेस गळती | मऊ, अनुकूल सामग्री पीस किंवा मशीनिंगशिवाय अनियमितता भरते |
| उच्च टॉर्क अंतर्गत काचेच्या रेषा असलेले फ्लँग्स क्रॅक होतात | कमी बोल्ट दाबाने सील, नाजूक पृष्ठभागांचे संरक्षण करते |
| गॅस्केट कालांतराने सीलिंग शक्ती गमावतात | 55.8% पर्यंत पुनर्प्राप्ती कॉम्प्रेशन नंतर सील राखते |
| ऍसिड, सॉल्व्हेंट्स आणि कॉस्टिक्स सीलवर हल्ला करतात | PTFE मॅट्रिक्स pH 0-14 प्रतिरोध प्रदान करते |
तिन्ही वैध पर्याय आहेत, परंतु ते अदलाबदल करण्यायोग्य नाहीत. खालील मॅट्रिक्स हे विनिर्देश पुनरावलोकनासाठी आणणारे आहे.
| वैशिष्ट्य | ग्लास मायक्रोस्फीअर पीटीएफई | व्हर्जिन PTFE | ग्लास फायबर PTFE |
|---|---|---|---|
| पुनर्प्राप्ती दर | ~32–55.8%, उत्कृष्ट | 21.8%, गरीब | मध्यम |
| रेंगाळणे प्रतिकार | उत्कृष्ट | गरीब | चांगले |
| संकुचितता | मऊ आणि अनुरूप | कडक | मध्यम |
| बाहेरील कडा संरक्षण | नाजूक flanges वर सुरक्षित | मध्यम | पृष्ठभाग स्क्रॅच करू शकतात |
| दबाव कमाल मर्यादा | 55 बार पर्यंत | 30 बार पर्यंत | उच्च, 100 बार पर्यंत |
| रासायनिक प्रतिकार | पीएच ०–१४, एचएफ वगळता | पीएच ०–१४ | pH 0-14, HF आणि मजबूत अल्कली वगळता |
| साठी सर्वोत्तम | नाजूक flanges, कमी टॉर्क, थर्मल सायकलिंग | स्वच्छ रसायने, गुळगुळीत flanges, FDA सेवा | अपघर्षक माध्यम, उच्च दाब |
जर तुमची ओळ 55 बारच्या वर चालत असेल किंवा अपघर्षक स्लरी असेल, तरग्लास-फायबरने भरलेली PTFE शीटमजबूत यांत्रिक निवड आहे. जर ते मध्यम दाबाने चालत असेल आणि फ्लँज फेस हा कमकुवत दुवा असेल, तर हा ग्रेड योग्य तपशील आहे.
| तुमचा अर्ज असल्यास… | निर्दिष्ट करा | का |
|---|---|---|
| काचेच्या रेषा असलेले, सिरेमिक किंवा प्लास्टिकचे फ्लँज | ग्लास मायक्रोस्फीअर पीटीएफई | कमी टॉर्क आणि फ्लँज-अनुकूल |
| खडबडीत, खड्डे किंवा विकृत फ्लँज | ग्लास मायक्रोस्फीअर पीटीएफई | अनुरूप, अनियमितता भरते |
| ऍसिड आणि सॉल्व्हेंट्ससह रासायनिक प्रक्रिया | ग्लास मायक्रोस्फीअर पीटीएफई | पीएच ०–१४ सार्वत्रिक प्रतिकार |
| अन्न किंवा फार्मास्युटिकल प्रक्रिया | ग्लास मायक्रोस्फीअर पीटीएफई, एफडीए ग्रेड | FDA-अनुरूप ग्रेड उपलब्ध |
| थर्मल सायकलिंग सेवा | ग्लास मायक्रोस्फीअर पीटीएफई | तापमान बदलांद्वारे सील राखते |
| मानक सेवेमध्ये स्वच्छ, गुळगुळीत फ्लँज | व्हर्जिन PTFE | सामग्रीची कमी किंमत |
| उच्च दाबाने अपघर्षक माध्यम | ग्लास फायबर PTFE | उच्च यांत्रिक शक्ती |
| उद्योग | ठराविक अनुप्रयोग | कारण |
|---|---|---|
| रासायनिक प्रक्रिया | पाईप फ्लँज, रिॲक्टर कव्हर्स, हीट एक्सचेंजर्स | कमी टॉर्कवर pH 0-14 प्रतिकार |
| फार्मास्युटिकल | निर्जंतुकीकरण उपकरणे, बायोरिएक्टर | शुद्ध सामग्री, गैर-दूषित, FDA अनुपालन |
| अन्न आणि पेय | स्वच्छताविषयक जोडणी, उपकरणे भरणे | FDA-अनुरूप आणि स्वच्छ करणे सोपे |
| काचेची उपकरणे | काचेच्या रेषेतील अणुभट्ट्या आणि जहाजे | कमी टॉर्क नाजूक पृष्ठभागांचे संरक्षण करते |
या शीटमधून गॅस्केट कटिंग इतर सॉफ्ट गॅस्केट सामग्री प्रमाणेच तर्क पाळते - पहाPTFE gasketsमानक प्रोफाइलसाठी श्रेणी, किंवा पूर्णपणे सानुकूल आकारासाठी रेखाचित्र पाठवा.
नोंदवलेले परिणाम विशिष्ट ग्राहक स्थापना दर्शवतात. फ्लँज कंडिशन, मीडिया, टॉर्क प्रक्रिया आणि ऑपरेटिंग सायकलसह वास्तविक परिणाम बदलतात. तुमच्या सेवा अटी सामायिक करा आणि आम्ही त्यांना फिट असणाऱ्या ग्रेड आणि जाडीची शिफारस करू.
| पॅरामीटर | मूल्य | चाचणी पद्धत |
|---|---|---|
| तापमान श्रेणी | -180°C ते +200°C | ASTM |
| जास्तीत जास्त दबाव | 55 बार पर्यंत (800 PSI) | — |
| घनता | १.५५–१.७० ग्रॅम/सेमी³ | ASTM D792 |
| संकुचितता | ≥16% | ASTM F36 |
| पुनर्प्राप्ती | ≥32%, काही श्रेणींमध्ये 55.8% पर्यंत | ASTM F36 |
| तन्य शक्ती | ≥10 MPa | ASTM F152 |
| साहित्य | व्हर्जिन पीटीएफई प्लस पोकळ काचेच्या मायक्रोस्फेअर्स | — |
| FDA अनुपालन | उपलब्ध | FDA 21 CFR 177.1550 |
| आकार (मिमी) | जाडी श्रेणी (मिमी) |
|---|---|
| १५०० × १५०० | १.०, १.५, २.०, ३.० |
| १५०० × ४५०० | १.५, २.०, ३.० |
| सानुकूल | इन-हाऊस गॅस्केट कटिंगसाठी रेखांकनासाठी कट करा किंवा ओव्हरसाईज पुरवले |
वरील प्रत्येक मालमत्ता अंतर्गत स्केलऐवजी नामांकित ASTM पद्धतीशी जोडलेली आहे, त्यामुळे येणाऱ्या तपासणीवर डेटा स्वतंत्रपणे तपासला जाऊ शकतो. संपूर्ण क्रम — कच्च्या मालाची पडताळणी, प्रक्रियेतील तपासणी, अंतिम चाचणी आणि बॅच रेकॉर्ड — वर वर्णन केले आहे.गुणवत्ता हमी पृष्ठ.
शीटचा आकार, जाडी, प्रमाण आणि सेवा माध्यम पाठवा. किंमतीचे कोटेशन २४ तासांच्या आत परत केले जाते.
दर्जेदार मूल्यमापनासाठी मानक आकाराची शीट, ट्यूब, रॉड आणि गॅस्केटचे नमुने विनामूल्य पुरवले जातात; खरेदीदार कुरिअर खर्च कव्हर करतो. सानुकूल आकार रेखाचित्रावर उद्धृत केले जातात.
लहान चाचणी ऑर्डर मानक आकारांवर स्वीकारल्या जातात. प्रमाण वाढते म्हणून व्हॉल्यूम किंमत लागू होते.
सामग्री प्रमाणपत्रे, तपासणी अहवाल आणि अनुपालन घोषणा विनंतीवर शिपमेंटसह जारी केल्या जातात.
पेमेंट अटी शिपमेंटपूर्वी 70% शिल्लक असलेल्या 30% T/T ठेव आहेत. शिपमेंट साधारणपणे निंगबो बंदरातून होते, कारखान्यापासून अंदाजे एक तासाच्या अंतरावर, ज्यामुळे अंतर्देशीय रसद कमी राहते. संपूर्ण व्यावसायिक अटी वर सूचीबद्ध आहेतवारंवार विचारले जाणारे प्रश्न पृष्ठ.
हे पोकळ काचेच्या मायक्रोस्फेअरसह प्रबलित व्हर्जिन PTFE पासून बनविलेले उच्च-कार्यक्षमता गॅस्केट सामग्री आहे. स्टँडर्ड PTFE रेंगाळते, किंवा कोल्ड-फ्लो, सतत लोड अंतर्गत आणि कालांतराने बोल्ट टॉर्क गमावते. Glass microsphere PTFE ते रेंगाळते आणि खूप जास्त रिकव्हरी रेट परत करते, म्हणून ते जास्त काळ सीलिंग फोर्स ठेवते, कमी री-टॉर्किंगची आवश्यकता असते आणि मागणी असलेल्या सेवेमध्ये जास्त काळ टिकते.
होय — हे त्याच्या प्राथमिक अनुप्रयोगांपैकी एक आहे. सामग्री ग्लास-लाइन, सिरेमिक आणि प्लास्टिक फ्लँज्सवर कमी बोल्ट टॉर्क सीलिंगसाठी डिझाइन केली आहे. हे मऊ आणि अत्यंत अनुकूल आहे, उच्च कम्प्रेशन फोर्सशिवाय ओरखडे, खड्डे आणि पृष्ठभागावरील अनियमितता भरते. हे महत्त्वाचे आहे कारण काचेच्या रेषा असलेल्या फ्लँजला जास्त टॉर्किंग केल्याने अस्तर क्रॅक होऊ शकते आणि प्रत्येक दुरुस्ती भाग आणि डाउनटाइम दोन्हीमध्ये महाग आहे.
ते पूर्ण pH 0-14 श्रेणी व्यापते आणि बहुतेक ऍसिडस्, अल्कली, सॉल्व्हेंट्स आणि हायड्रोकार्बन्सला अनुकूल करते. आहेनाहीहायड्रोफ्लोरिक ऍसिडशी सुसंगत, कारण काचेचे मायक्रोस्फेअर एचएफ सेवेमध्ये विरघळतात आणि गॅस्केट अयशस्वी होते; तेथे व्हर्जिन पीटीएफई किंवा कार्बनने भरलेले पीटीएफई वापरा. प्रेशर सीलिंग 55 बार (800 PSI) आहे — त्या वर, ग्लास-फायबरने भरलेले PTFE निर्दिष्ट करा.
