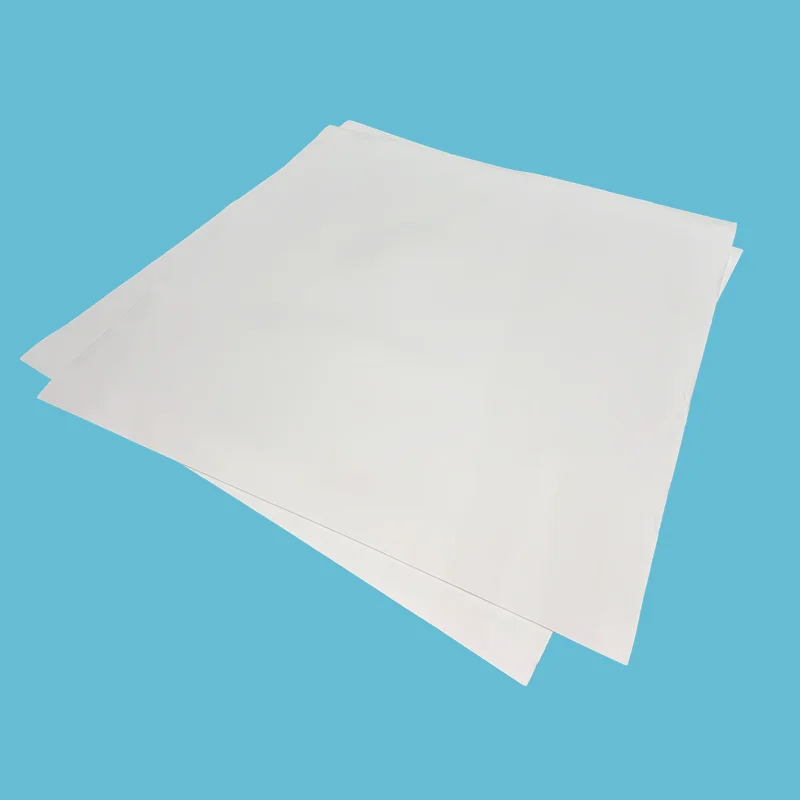

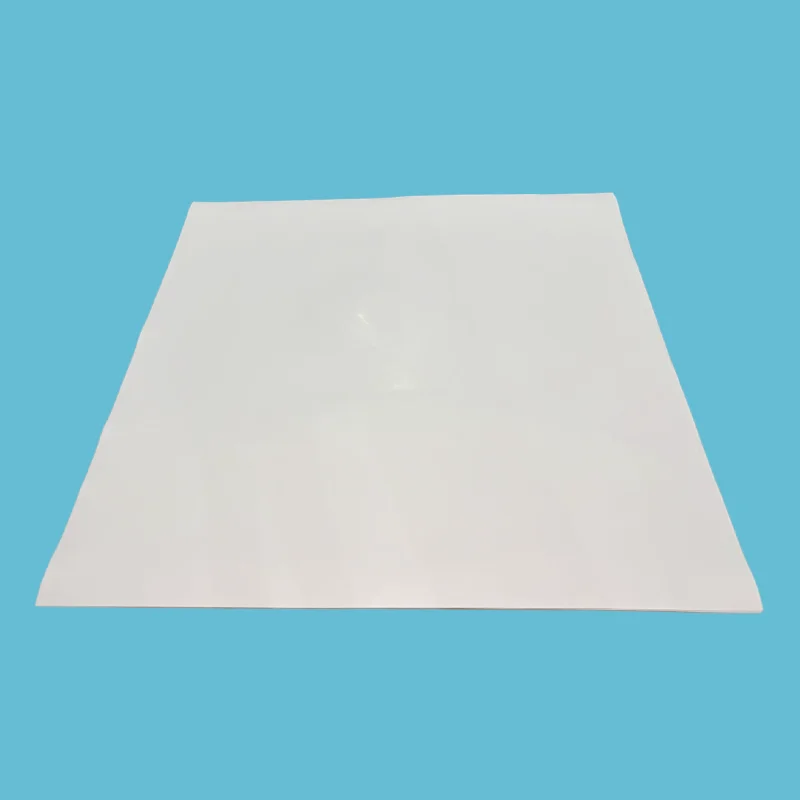

विस्तारित PTFE शीट

Taifno हा विस्तारित PTFE शीट्सच्या थेट पुरवठ्यामध्ये खास असलेला एक चिनी कारखाना आहे. आम्ही OEM सानुकूलित सेवा ऑफर करतो आणि विविध उद्योगांसाठी सर्वसमावेशक PTFE सीलिंग उपाय प्रदान करतो. आमची ePTFE शीट्स इतर अनेक सामग्रीसाठी बहुमुखी पर्याय म्हणून काम करतात; ते साइटवर कोणत्याही आकारात कापले जाऊ शकतात आणि -196°C ते +200°C पर्यंतचे तापमान, 20 MPa पर्यंतचे दाब आणि पूर्ण pH 0-14 श्रेणीतील मीडिया सहन करू शकतात. ते 45% ± 5% ची संकुचितता वैशिष्ट्यीकृत करतात आणि कोणतेही शीत प्रवाह प्रदर्शित करत नाहीत.

चौकशी पाठवा

उत्पादन वर्णन

असमान फ्लँगेज, नाजूक सीलिंग पृष्ठभाग, अति तापमान किंवा आक्रमक रसायनांचा समावेश असलेल्या अनुप्रयोगांसाठी, विस्तारित PTFE शीट एक बहुमुखी सीलिंग सोल्यूशन प्रदान करते जे एकाच सामग्रीमध्ये अनुकूलता, टिकाऊपणा आणि रासायनिक प्रतिकार एकत्र करते.

कठोर PTFE सामग्रीच्या विपरीत, विस्तारित रचना उत्कृष्ट लवचिकता आणि संकुचितता प्रदान करते, ज्यामुळे शीटला खडबडीत, स्क्रॅच केलेले, पिट केलेले आणि असमान फ्लँज पृष्ठभागांशी जुळवून घेता येते.

तुम्ही ePTFE उत्पादने निर्माता आणि पुरवठादार शोधत असाल तर, Taifno हा एक चांगला पर्याय आहे, आम्ही तुमच्या चौकशीला 24 तासांच्या आत उत्तर देऊ.

Expanded PTFE Sheet

विस्तारित पीटीएफई शीट उत्कृष्ट सीलिंग कार्यप्रदर्शन का प्रदान करते?

विस्तारित पीटीएफई शीट 100% व्हर्जिन पीटीएफई रेझिनपासून एका विशेष विस्तार प्रक्रियेद्वारे तयार केली जाते जी दाट PTFE संरचनेचे लवचिक मायक्रो-फायब्रिल नेटवर्कमध्ये रूपांतर करते. ही अनोखी मल्टीडायरेक्शनल फायबर रचना PTFE च्या रासायनिक स्थिरता आणि टिकाऊपणासह कोमलता आणि संकुचितता एकत्र करते.

विस्तारित फायबर नेटवर्क सामग्रीला फ्लँज पृष्ठभागाच्या अपूर्णतेशी नैसर्गिकरित्या जुळवून घेण्यास अनुमती देते. कमी बोल्ट दाबाखाली, मऊ रचना स्क्रॅच, खड्डे आणि असमान भाग भरून विश्वासार्ह सीलिंग अडथळा निर्माण करते.

कॉम्प्रेशननंतर, सामग्री उत्कृष्ट पुनर्प्राप्ती कार्यप्रदर्शन राखते, दबाव बदल, तापमान सायकलिंग आणि दीर्घकालीन सेवा परिस्थितींमुळे होणारी गळती टाळण्यास मदत करते.

उत्पादन फायदे

1. शुद्ध PTFE रचना:फिलर किंवा बाइंडरशिवाय 100% व्हर्जिन पीटीएफईपासून बनविलेले, उत्कृष्ट रासायनिक सुसंगतता सुनिश्चित करते आणि दूषित होण्याचे धोके प्रतिबंधित करते.

2. उत्कृष्ट पृष्ठभाग अनुकूलता:मऊ आणि लवचिक रचना अनियमित फ्लँज पृष्ठभागांशी सुसंगत आहे, ज्यामुळे ते नाजूक उपकरणे आणि कमी-टॉर्क सीलिंग अनुप्रयोगांसाठी योग्य बनते.

3. विश्वसनीय दीर्घकालीन सीलिंग:विस्तारित रचना रेंगाळणे आणि थंड प्रवाह कमी करते, विस्तारित ऑपरेशनवर सीलिंग कार्यप्रदर्शन राखण्यात मदत करते.

4. सुलभ स्थापना:स्थापनेदरम्यान, विशेषत: उभ्या किंवा ओव्हरहेड फ्लँज पृष्ठभागांवर स्थिती स्थिरता सुधारण्यासाठी स्वयं-चिपकणारे बॅकिंग पर्याय उपलब्ध आहेत.

विस्तारित पीटीएफई शीट का निवडावे?

समस्या	ePTFE शीट्स ते कसे सोडवतात
मानक PTFE creeps आणि गळती	सूक्ष्म-सच्छिद्र रचना थंड प्रवाहास प्रतिकार करते - कालांतराने सील राखते
खडबडीत, खड्डेयुक्त फ्लँज गळती	मऊ सामग्री अनियमितता भरते - उच्च टॉर्कशिवाय सील
उच्च टॉर्क अंतर्गत काचेच्या रेषा असलेले फ्लँग्स क्रॅक होतात	कमी बोल्ट दाबासह सील - नाजूक पृष्ठभागांचे संरक्षण करते
पारंपारिक गॅस्केटला अनेक आकारांची आवश्यकता असते	एक पत्रक — साइटवर कोणत्याही आकारात, कोणत्याही आकारात कट करा
मानक गॅस्केट सामग्री रसायनांमध्ये अपयशी ठरते	100% शुद्ध PTFE — pH 0-14 सार्वत्रिक प्रतिकार
स्थापनेसाठी कुशल कामगारांची आवश्यकता असते	कापण्यास सोपे, स्थापित करणे सोपे, स्वयं-चिपकणारे उपलब्ध — सोपे आणि जलद

तुलना आणि निवड मार्गदर्शक

ePTFE शीट वि परंपरागत PTFE

वैशिष्ट्य	ePTFE शीट	पारंपारिक PTFE शीट	व्हय इट मॅटर
अनुरूपता	★★★★★ ओरखडे आणि खड्डे भरतात	★☆☆☆☆ कडक	ग्राइंडिंग किंवा मशीनिंगशिवाय खराब झालेल्या फ्लँजवर सील
रांगणे प्रतिकार	✅ थंड प्रवाह नाही	❌ ओझ्याखाली रेंगाळते	बोल्ट री-टॉर्किंग नाही. कालांतराने गळती होत नाही
उग्र Flanges वर सीलिंग	✅ उत्कृष्ट	❌ खराब — परिपूर्ण फ्लँज आवश्यक आहेत	मानक PTFE सह गळती होईल अशा flanges वर कार्य करते
एकूण खर्च (३ वर्ष)	सर्वात कमी — एक शीट अनेक आकार बदलते	मध्यम	कमी इन्व्हेंटरी, कमी कचरा, कमी डाउनटाइम

द्रुत निवड मार्गदर्शक

तुमचा अर्ज असल्यास...	निवडा...
खराब झालेले, स्क्रॅच केलेले किंवा विकृत फ्लँज	ePTFE शीट — अनियमितता, कमी टॉर्क भरते
काचेचे रेषा असलेले, सिरेमिक किंवा प्लास्टिकचे फ्लँज	ePTFE शीट — कमी बोल्ट दाब, अनुकूल, सुरक्षित
मोठ्या-व्यासाचे फ्लँज किंवा विषम आकार	ePTFE शीट — साइटवर कोणत्याही आकारात बसण्यासाठी कट करा
उच्च-तापमान सायकलिंग (+200°C ते +315°C)	ePTFE शीट — सील राखते, रेंगाळत नाही
केमिकल, फार्मास्युटिकल किंवा फूड प्रोसेसिंग	ePTFE शीट — शुद्ध PTFE, FDA-अनुरूप
स्वच्छ, गुळगुळीत flanges, मानक आकार, कमी किंमत	पारंपारिक PTFE शीट

प्राथमिक अर्ज

उद्योग	अर्ज	मुख्य आवश्यकता
रासायनिक प्रक्रिया	पाईप फ्लँज, रिॲक्टर कव्हर्स, हीट एक्सचेंजर्स — ऍसिड, सॉल्व्हेंट्स	सार्वत्रिक रासायनिक प्रतिकार, कमी टॉर्क, उग्र flanges
फार्मास्युटिकल	निर्जंतुकीकरण उपकरणे, बायोरिएक्टर - FDA अनुपालन	शुद्ध PTFE, गैर-दूषित, FDA 21 CFR 177.1550
अन्न आणि पेय	सॅनिटरी कनेक्शन, फिलिंग उपकरणे — FDA अनुपालन	शुद्ध ePTFE, सुलभ साफसफाई, कोणतेही प्रदूषण नाही
लगदा आणि कागद	मोठ्या व्यासाचे फ्लँज, डायजेस्टर — थर्मल सायकलिंग	अनुरूपता, तापमान सायकलिंग
वीज निर्मिती	स्टीम सिस्टीम, कंडेन्सर फ्लँज - उच्च तापमान	विस्तृत तापमान श्रेणी, रांगणे प्रतिकार
काचेची रेषा असलेली उपकरणे	काचेच्या अणुभट्ट्या, जहाजे - नाजूक पृष्ठभाग	कमी बोल्ट दाब, अनुरूपता, काचेचे नुकसान नाही
क्रायोजेनिक सेवा	एलएनजी, द्रव ऑक्सिजन - अत्यंत थंड	क्रायोजेनिक तापमानात ठिसूळ नसलेले

वास्तविक-जागतिक अनुप्रयोग

केस स्टडी 1: केमिकल प्लांट — एलिमिनेटेड क्रिप आणि लीकेज

क्लायंट: ऍसिड आणि सॉल्व्हेंट्स हाताळणारी रासायनिक वनस्पती (फॉर्च्युन 500 रासायनिक कंपनी)

आव्हान: हीट एक्सचेंजर फ्लँजवरील पारंपारिक PTFE गॅस्केट क्रिप विकृती आणि गळतीमुळे दर 6 महिन्यांनी बदलले गेले. उच्च तापमान आणि दाब सायकलिंगमुळे थंड प्रवाह, बोल्ट टॉर्क कमी होणे आणि गळती होते. देखभाल खर्च: प्रति वर्ष $5,000 प्रति फ्लँज.

उपाय: विस्तारित PTFE शीटने बदलले, गॅस्केट आकारात कस्टम कट. मऊ, अनुकूल सामग्रीने फ्लँज अनियमितता भरली. कमी बोल्ट टॉर्क आवश्यक आहे.

परिणाम: १८ महिन्यांसाठी शून्य गळती. बोल्ट री-टॉर्किंग आवश्यक नाही. रांगडा काढला. अंदाजे खर्च बचत: प्रति फ्लँज $7,500/वर्ष.

केस स्टडी 2: ग्लास-लाइन रिॲक्टर — एलिमिनेटेड फ्लँज डॅमेज

क्लायंट: एकापेक्षा जास्त काचेच्या-रेखा असलेल्या अणुभट्ट्यांसह एक फार्मास्युटिकल निर्माता

आव्हान: कडक PTFE गॅस्केट सील करण्यासाठी आवश्यक असलेल्या उच्च टॉर्कमुळे काचेच्या रेषेतील अणुभट्टीचे कव्हर क्रॅक होत होते. प्रत्येक काचेच्या दुरुस्तीची किंमत $8,000 अधिक उत्पादन डाउनटाइम आहे.

उपाय: स्वयं-ॲडेसिव्ह बॅकिंगसह विस्तारित PTFE शीट स्थापित केले. रिॲक्टर मॅनवे फ्लँज फिट करण्यासाठी कट करा. कमी बोल्ट दाब आवश्यक आहे, काचेच्या अस्तरावरील ताण दूर केला आहे.

परिणाम: शून्य काचेचे नुकसान. कमी टॉर्क सह परिपूर्ण सील. स्थापना वेळ 80% ने कमी केला. 18 महिन्यांत कोणतीही बदली नाही. काचेच्या दुरुस्तीच्या खर्चात $16,000 वाचवले.

टीप: वास्तविक केसचे निकाल अर्जाच्या अटींनुसार बदलतात. अनुप्रयोग-विशिष्ट शिफारशींसाठी आमच्याशी संपर्क साधा.

Factory Factory Factory Factory

तांत्रिक तपशील

पॅरामीटर	मूल्य
तापमान श्रेणी - सतत	-196°C ते +200°C
तापमान श्रेणी - अल्पकालीन	+315°C पर्यंत
दबाव - कमाल	20 MPa
pH श्रेणी	0-14 - सार्वत्रिक रासायनिक प्रतिकार
घनता	0.7-1.0 g/cm³
संकुचितता	45% ± 5% (ASTM F36)
पुनर्प्राप्ती	≥10% (ASTM F36)
तन्य शक्ती	≥10 MPa
साहित्य	100% व्हर्जिन PTFE (विस्तारित)
FDA अनुरूप	होय — FDA 21 CFR 177.1550 पूर्ण करते
रंग	पांढरा/ऑफ-व्हाइट

उपलब्ध आकार

आकार (मिमी)	जाडीची श्रेणी (मिमी)
१५०० × १५००	०.५ - ६
१५०० × ४५००	०.५ - ६
1800 × 5400	०.५ - ६
2000 × 2000	०.५ - ६
विनंतीनुसार सानुकूल आकार उपलब्ध आहेत

गुणवत्ता हमी

100% व्हर्जिन PTFE रेजिन — कोणतेही रीग्रिंड नाही, पुनर्वापर केलेली सामग्री नाही. सातत्यपूर्ण गुणवत्ता, बॅच नंतर बॅच.

पूर्ण ट्रेसिबिलिटी — कच्च्या मालापासून तयार शीटपर्यंत शोधण्यायोग्य प्रत्येक बॅच. विनंतीनुसार साहित्य प्रमाणपत्रे.

FDA-अनुपालक ग्रेड — अन्न आणि औषधी अनुप्रयोगांसाठी FDA 21 CFR 177.1550 पूर्ण करते.

आंतरराष्ट्रीय मानकांनुसार चाचणी केली — ASTM F36 (संकुचितता/रिकव्हरी), ASTM F152 (तन्य शक्ती), ASTM D792 (घनता).

दीर्घ शेल्फ लाइफ — अमर्यादित शेल्फ लाइफ — कालांतराने कोणतेही ऱ्हास होत नाही.

स्व-चिपकणारा पर्याय — सुलभ उभ्या स्थापनेसाठी दाब-संवेदनशील ॲडेसिव्ह बॅकिंगसह उपलब्ध.

Test Test Test Test

वारंवार विचारले जाणारे प्रश्न

प्रश्न: ePTFE शीट म्हणजे काय आणि मी ते कधी वापरावे?

A: ePTFE शीट हे 100% विस्तारित PTFE पासून बनवलेले मऊ, अनुरूप सीलिंग शीट आहे. साइटवर आकारात कट करा आणि फ्लँज फेसवर दाबा. कमी बोल्ट टॉर्कसह खडबडीत, खड्डे किंवा विकृत फ्लँजेसवर सील, जेथे पारंपारिक PTFE गळती होते. एक शीट अनेक गॅस्केट सामग्रीची जागा घेते.

ते कधी वापरायचे: खराब झालेले फ्लँज, काचेच्या रेषेचे फ्लँज, मोठ्या व्यासाचे फ्लँज, कमी टॉर्क ॲप्लिकेशन, थर्मल सायकलिंग आणि रासायनिक सेवा.

जेव्हा ते वापरायचे नाही: उच्च दाब डायनॅमिक सीलिंग (हलणारे भाग), केवळ स्थिर सील.

प्रश्न: विस्तारित PTFE शीटची किंमत किती आहे आणि लीड टाइम किती आहे?

A: किंमत जाडी, आकार, प्रमाण आणि स्व-चिपकणारा आधार आवश्यक आहे की नाही यावर अवलंबून असते.

तुलना: एका ePTFE शीटची किंमत साधारणतः 8-10 वेगवेगळ्या कट गॅस्केट आकारांच्या साठाइतकी असते. परंतु एका शीटमध्ये तुमच्या फ्लँजच्या 80%+ आकारांचा समावेश आहे, तुम्ही तुम्हाला आवश्यक ते कापता, शून्य कचरा, शून्य प्रतीक्षा. एका वर्षात, ग्राहक साधारणपणे 40-60% एकूण गॅस्केट खर्चावर विरुद्ध. अनेक आकारांची साठवणूक करतात.

लीड वेळ:

स्टॉकमध्ये: 24-48 तासांच्या आत जहाजे.

शिपिंग: हवा 5-10 दिवस, समुद्र 15-30 दिवस.

आम्हाला तुमचा आकार आणि अर्ज पाठवा, आम्ही 24 तासांच्या आत उद्धृत करतो.

प्रश्न: मर्यादा आणि सर्वात सामान्य स्थापना चुका काय आहेत?

अ: तापमान: -196°C ते +200°C (अल्पकालीन).

दाब: 20 MPa पर्यंत.

रासायनिक: pH 0-14, सार्वत्रिक प्रतिकार, वितळलेले अल्कली धातू आणि मूलद्रव्य फ्लोरिन वगळता.

तीन सामान्य चुका:

(1) चुकीची जाडी वापरणे: खडबडीत पृष्ठभागांसाठी, जाड शीट किंवा डबल-अप वापरा; गुळगुळीत flanges साठी, मानक जाडी कार्य करते.

(२) ओव्हर-टाइटनिंग: कमी टॉर्कसह ePTFE सील; जास्त घट्ट केल्याने शीट खराब होऊ शकते आणि गळती होऊ शकते.

(३) इंस्टॉलेशन दरम्यान शीटला सपोर्ट करत नाही: सेल्फ ॲडेसिव्ह बॅकिंग ते स्थितीत ठेवते; त्याशिवाय, पत्रक बदलू शकते.

सेल्फ-ॲडेसिव्ह टीप: उभ्या किंवा ओव्हरहेड फ्लँजसाठी, सेल्फ-ॲडेसिव्ह बॅक शीट वापरा, बॅकिंग फिल्म सोलून घ्या, फ्लँज पृष्ठभागावर घट्टपणे दाबा आणि ते असेंबली दरम्यान स्थितीत राहते.
