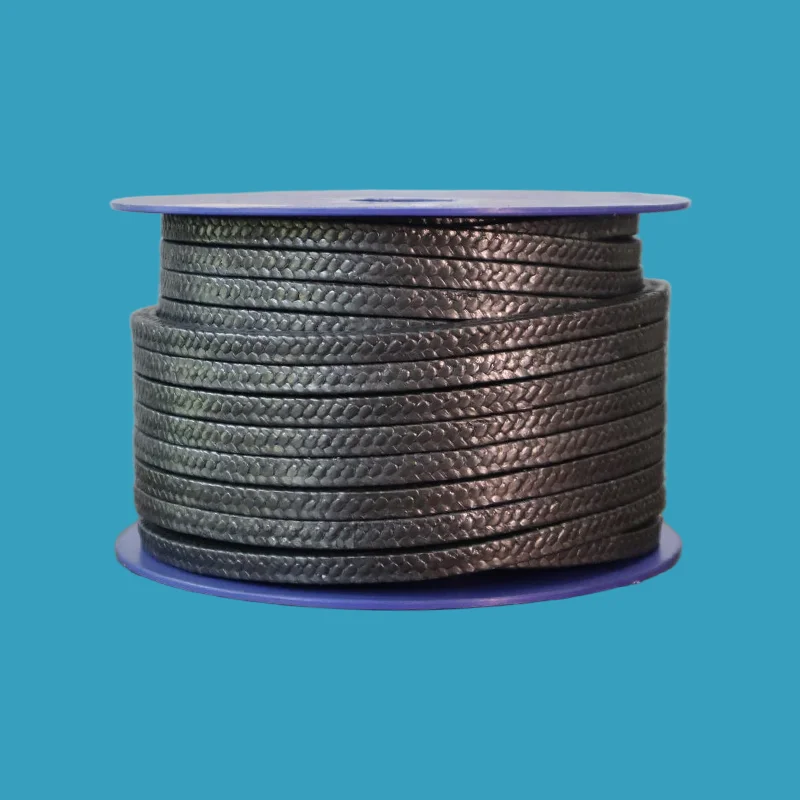

कार्बन फायबर ब्रेडेड पॅकिंग

Taifno कार्बन फायबर ब्रेडेड पॅकिंगची व्यावसायिक आणि विश्वासार्ह उत्पादक आहे. हे उच्च-कार्यक्षमता उत्पादन -240°C ते +350°C तापमान श्रेणी आणि 200 बार पर्यंत दाब क्षमता असलेल्या ऑपरेटिंग परिस्थितीची मागणी करण्यासाठी डिझाइन केलेले आहे; हे pH 0-14 श्रेणीतील रासायनिक माध्यमांच्या विस्तृत श्रेणीसाठी प्रतिरोधक आहे (मजबूत ऑक्सिडायझिंग एजंट्सचा अपवाद वगळता).

कार्बन फायबर पॅकिंग म्हणजे काय?

कार्बन फायबर ब्रेडेड पॅकिंग उच्च-शक्तीच्या कार्बन धाग्यांपासून (पॉलीएक्रिलोनिट्रिल-आधारित, 90% पेक्षा जास्त कार्बन सामग्री) आणि PTFE फैलाव आणि ग्रेफाइट स्नेहकांनी गर्भित केले जाते.

कार्बन तंतू अपवादात्मक तन्य शक्ती, थर्मल चालकता आणि मितीय स्थिरता प्रदान करतात. PTFE/ग्रेफाइट गर्भाधान घर्षण कमी करते, शाफ्ट स्कोअरिंग प्रतिबंधित करते आणि रासायनिक प्रतिकार जोडते.

ते कसे कार्य करते:

कार्बन तंतू: उच्च तापमानात सामर्थ्य, थर्मल चालकता (घर्षणात्मक उष्णता नष्ट करते) आणि रासायनिक स्थिरता प्रदान करते

PTFE/ग्रेफाइट गर्भाधान: घर्षण कमी करते, शाफ्ट स्कोअरिंग प्रतिबंधित करते आणि रासायनिक प्रतिकार वाढवते

इंटरलॉक वेणी: लवचिकता, एकसमान शाफ्ट संपर्क आणि दबावाखाली विश्वसनीय सीलिंग प्रदान करते

कार्बन फायबर पॅकिंग का निवडावे?

मिडल ग्राउंड: जिथे इतर अपयशी ठरतात

तुलना आणि निवड मार्गदर्शक

कार्बन फायबर वि PTFE वि ग्रेफाइट विरुद्ध Aramid/PTFE

द्रुत निवड मार्गदर्शक

प्राथमिक अर्ज

वास्तविक-जागतिक अनुप्रयोग

केस स्टडी 1: रिफायनरी गरम तेल पंप - 3x दीर्घ आयुष्य

क्लायंट: मोठी रिफायनिंग कंपनी 280°C वर गरम तेल हाताळते

आव्हान: PTFE पॅकिंग दर 4-6 महिन्यांनी बदलले जात होते. ऑपरेटिंग तापमान 280°C होते — PTFE च्या सतत सेवा मर्यादेपेक्षा जास्त. पॅकिंग मऊ होत होते आणि बाहेर पडत होते, ज्यामुळे गळती होत होती आणि वारंवार बंद होते.

उपाय: PTFE/ग्रेफाइट गर्भाधानासह स्थापित कार्बन फायबर पॅकिंग. उच्च औष्णिक चालकता घर्षण उष्णता नष्ट करते. कार्बन तंतूंनी 280 डिग्री सेल्सिअस तापमानात ताकद टिकवून ठेवली.

परिणाम: पॅकिंग 18 महिन्यांहून अधिक काळ टिकले — 3x जास्त. शून्य गळती. देखरेखीचे अंतर महिने ते वर्षांपर्यंत वाढवले ​​जाते.

वार्षिक खर्च बचत: प्रति पंप $12,000.

केस स्टडी 2: केमिकल प्लांट — pH 0-14 सुसंगतता

क्लायंट: केमिकल प्लांट पूर्ण pH श्रेणीमध्ये अनेक रसायने पंप करते

आव्हान: एक दिवस आम्ल, पुढचा कॉस्टिक. PTFE पॅकिंगने रासायनिक पद्धतीने काम केले परंतु उच्च वेगाने निर्माण होणारी उष्णता हाताळू शकली नाही. ग्रेफाइट पॅकिंग ऍसिडमध्ये ऑक्सिडाइझ केले जाते.

उपाय: pH 0-14 रासायनिक प्रतिकार आणि उच्च थर्मल चालकता असलेले कार्बन फायबर पॅकिंग. रसायने आणि उष्णता दोन्ही हाताळले.

परिणाम: सर्व रासायनिक सेवांमध्ये पॅकिंग विश्वसनीयरित्या पार पाडले. उष्णतेच्या विघटनाने शाफ्ट स्कोअरिंग काढून टाकले. 12 महिन्यांत कोणतीही बदली नाही.

टीप: वास्तविक केसचे निकाल अर्जाच्या अटींनुसार बदलतात. अनुप्रयोग-विशिष्ट शिफारशींसाठी आमच्याशी संपर्क साधा.

तांत्रिक तपशील

कार्बन फायबर पॅकिंग गुणधर्म

उपलब्ध ग्रेड

गुणवत्ता हमी

उच्च-गुणवत्तेचे कार्बन फायबर — अग्रगण्य उत्पादकांकडून प्रीमियम कार्बन धागा

PTFE/Graphite Impregnation — सातत्यपूर्ण स्नेहन आणि रासायनिक प्रतिकारासाठी कसून उपचार

प्रिसिजन ब्रेडिंग — एकसमान घनता आणि लवचिकतेसाठी इंटरलॉक ब्रेडेड बांधकाम

पूर्ण ट्रेसिबिलिटी — कच्च्या मालापासून तयार पॅकिंगपर्यंत शोधण्यायोग्य प्रत्येक बॅच

चाचणी केलेले कार्यप्रदर्शन — तापमान, दाब आणि गती रेटिंग उद्योग मानकांनुसार सत्यापित

वारंवार विचारले जाणारे प्रश्न

प्रश्न: कार्बन फायबर ब्रेडेड पॅकिंग कधी वापरावे?

उ: जेव्हा तुम्हाला उष्णता, दाब आणि रसायने एकत्र हाताळणाऱ्या पॅकिंगची आवश्यकता असेल तेव्हा ते वापरा, PTFE अयशस्वी होईल अशी मध्यम जागा (+260°C वर) आणि ग्रेफाइट ओव्हरकिल आहे (+350°C खाली).

ते कधी वापरायचे: +२६०°C ते +३५०°C, उच्च गती (२५ मी/से पर्यंत), उच्च दाब, गरम तेल, pH ०-१४ रसायने.

ते केव्हा वापरायचे नाही: उच्च तापमानात मजबूत ऑक्सिडायझर (नायट्रिक ऍसिड, क्लोरीन), कार्बन ऑक्सिडाइझ करते.

+200°C खाली रसायने स्वच्छ करा, PTFE स्वस्त आहे.

+350°C पेक्षा जास्त उष्णता, ग्रेफाइट अधिक चांगले.

अन्न/फार्मा, PTFE FDA-अनुरूप आहे, कार्बन नाही.

प्रश्न: कार्बन फायबर वि. पीटीएफई वि ग्रेफाइट, कोणता पैसा वाचवतो?

A: PTFE ची किंमत कमीत कमी आगाऊ असते परंतु +200°C वर अपयशी ठरते. ग्रेफाइटची सर्वात जास्त किंमत असते आणि ते +650°C हाताळते, परंतु तुमची सेवा +350°C पेक्षा कमी असल्यास, तुम्हाला आवश्यक नसलेल्या क्षमतेसाठी तुम्ही जास्त पैसे देत आहात.

कार्बन फायबर हे गोड ठिकाण आहे: PTFE पेक्षा उच्च, ग्रेफाइटपेक्षा कमी, परंतु कठीण मध्यम श्रेणी व्यापते जेथे PTFE अपयशी ठरते आणि ग्रेफाइट अनावश्यक आहे.

द्रुत नियम:

+200°C खाली, स्वच्छ मीडिया → PTFE.

+260°C ते +350°C, रसायने, उच्च गती → कार्बन फायबर.

+350°C वर, स्टीम → ग्रेफाइट.

प्रश्न: मर्यादा आणि सर्वात सामान्य चुका काय आहेत?

अ: तापमान: -240°C ते +350°C.

दाब: 30 बार पर्यंत (रोटरी), 200 बार पर्यंत (परस्पर/स्थिर).

गती: 25 m/s पर्यंत (रोटरी).

रासायनिक: pH 0-14, उच्च तापमानात (नायट्रिक ऍसिड, क्लोरीन) मजबूत ऑक्सिडायझर वगळता जे कार्बनवर हल्ला करतात.

तीन सामान्य चुका:

(1) सशक्त ऑक्सिडायझरमध्ये कार्बन फायबर वापरणे: कार्बनचे ऑक्सिडायझेशन होते. त्याऐवजी PTFE किंवा ग्रेफाइट वापरा.

(२) ओव्हर-टाइटनिंग: जास्त कॉम्प्रेशन पॅकिंगचे नुकसान करते आणि घर्षण उष्णता वाढवते. टॉर्क रेंच वापरा.

(३) शाफ्ट खूप मऊ: कार्बन फायबर कठीण आहे; शाफ्ट कडकपणा ≥45 HRC सुनिश्चित करा किंवा शाफ्ट स्लीव्ह वापरा.
